Page 23 - 浙江腾程电气有限公司

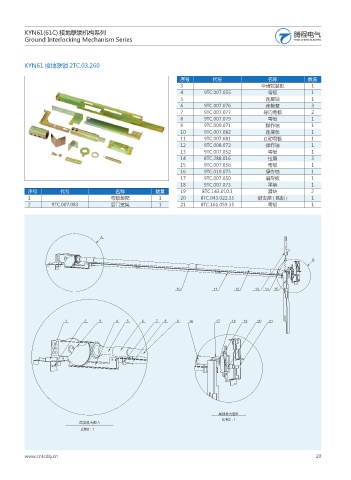

KYN61(61C) 接地联锁机构系列
Ground Interlocking Mechanism Series

KYN61 接地联锁 2TC.03.260

序号 代号 名称 数量
3 伞齿轮装配 1
4 9TC.007.055 弯板 1
5 连接轴 1
6 9TC.007.076 连接套 3
7 9TC.007.077 导向弯板 2
8 9TC.007.079 弯板 1
9 9TC.009.071 操作轴 1
10 9TC.007.082 连接条 1
11 9TC.007.081 止动弯板 1
12 9TC.008.072 操作轴 1
13 9TC.007.052 弯板 1
14 8TC.288.016 拉簧 3
15 9TC.007.056 弯板 1
16 9TC.010.075 操作轴 1
17 9TC.007.050 扇形板 1
18 9TC.007.073 平垫 1
序号 代号 名称 数量 19 8TC.143.010.1 滑块 2
1 弯板装配 1 20 8TC.043.022.35 铝支座 ( 铁制 ) 1
2 9TC.007.083 后门支架 1 21 8TC.161.059.35 弯板 1

"

#

ࡌᦉஉܷڎ#
ඊΒ
ࡌᦉஉܷڎ "
ඊΒ

www.cntcdq.cn 20
