户内高压接地开关系列
Indoor High Voltage Grounding Switch Series

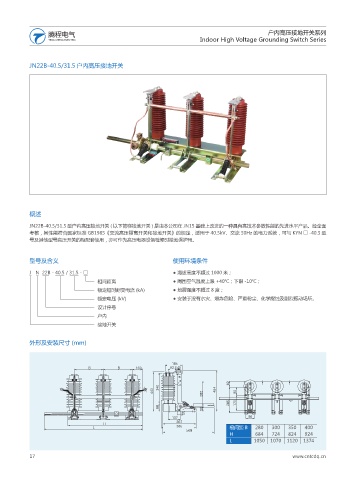

JN22B-40.5/31.5 户内高压接地开关

概述

JN22B-40.5/31.5 型户内高压接地开关 ( 以下简称接地开关 ) 是由本公司在 JN15 基础上改进的一种具有高技术参数性能的先进水平产品。经全面
考核，其性能符合国家标准 GB1985《交流高压隔离开关和接地开关》的规定，适用于 40.5kV、交流 50Hz 的电力系统，可与 KYN □ -40.5 型
号及其他型号高压开关的柜配套使用，亦可作为高压电器设备检修时接地保护用。

型号及含义 使用环境条件

J N 22B - 40.5 / 31.5 - □ ● 海拔高度不超过 1000 米；
相间距离 ● 周围空气温度上限 +40℃；下限 -10℃；
额定短时耐受电流 (kA) ● 地震强度不超过 8 度；
额定电压 (kV) ● 安装于没有水灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动场所。
设计序号
户内
接地开关

外形及安装尺寸 (mm)

# #

)
- 极间距 B 280 300 350 400

H 684 724 824 924
L 1050 1070 1120 1374
