KYN61(61C) 接地联锁机构系列
Ground Interlocking Mechanism Series

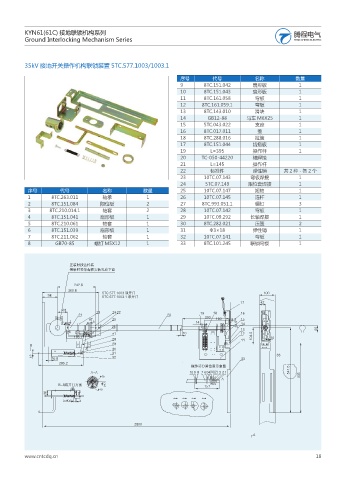

35kV 接地开关操作机构联锁装置 5TC.577.1003/1003.1

序号 代号 名称 数量
9 8TC.151.042 扇形板 1
10 8TC.151.043 扇形板 1
11 8TC.161.058 弯板 1
12 8TC.161.059.1 弯板 1
13 8TC.143.010 滑块 1
14 GB12-88 马车 M6X25 1
15 5TC.043.022 支座 1
16 8TC.017.011 盖 1
18 8TC.288.016 拉簧 1
17 8TC.151.044 齿插板 1
19 L=395 操作杆 1
20 TC-050-44220 轴焊接
21 L=145 操作杆
22 标准件 弹性销 共2种-各2个
23 10TC.07.143 弯板焊接 1
24 5TC.07.149 限位套焊接 1
序号 代号 名称 数量 25 10TC.07.147 短轴 1
1 8TC.263.011 轴承 1 26 10TC.07.145 连杆 1
2 8TC.151.084 限位板 2 27 8TC.993.051.1 螺钉 3
3 8TC.210.014.1 轴套 2 28 10TC.07.142 弯板 1
4 8TC.151.041 扇形板 1 29 10TC.09.292 长轴焊接 1
5 8TC.210.061 轴套 1 30 8TC.282.021 压簧 2
6 8TC.151.039 扇形板 1 31 Φ3×18 弹性销 1
7 8TC.211.062 轴套 1 32 10TC.07.141 弯板 1
8 GB70-85 螺钉 M5X12 1 33 8TC.101.245 联锁弯板 1
