户内高压接地开关系列
Indoor High Voltage Grounding Switch Series

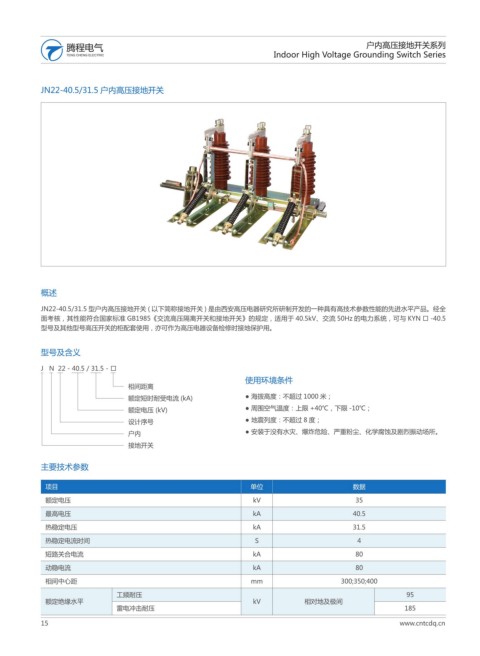

JN22-40.5/31.5 户内高压接地开关

概述

JN22-40.5/31.5 型户内高压接地开关 ( 以下简称接地开关 ) 是由西安高压电器研究所研制开发的一种具有高技术参数性能的先进水平产品。经全
面考核，其性能符合国家标准 GB1985《交流高压隔离开关和接地开关》的规定，适用于 40.5kV、交流 50Hz 的电力系统，可与 KYN ´ -40.5
型号及其他型号高压开关的柜配套使用，亦可作为高压电器设备检修时接地保护用。

型号及含义

J N 22 - 40.5 / 31.5 - ´
使用环境条件
相间距离
额定短时耐受电流 (kA) ● 海拨高度：不超过 1000 米；
额定电压 (kV) ● 周围空气温度：上限 +40℃，下限 -10℃；
设计序号 ● 地震列度：不超过 8 度；
户内 ● 安装于没有水灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动场所。
接地开关

主要技术参数

项目 单位 数据
额定电压 kV 35
最高电压 kA 40.5
热稳定电压 kA 31.5
热稳定电流时间 S 4
短路关合电流 kA 80

动稳电流 kA 80
相间中心距 mm 300;350;400
工频耐压 95
额定绝缘水平 kV 相对地及极间
雷电冲击耐压 185
15 www.cntcdq.cn
