户内高压接地开关系列
Indoor High Voltage Grounding Switch Series

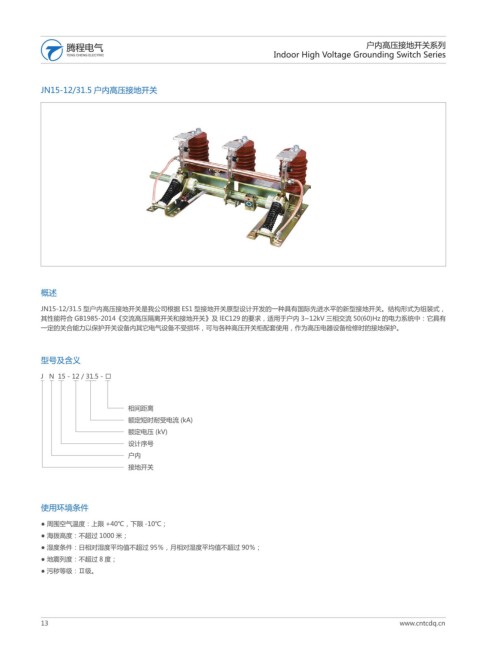

JN15-12/31.5 户内高压接地开关

概述

JN15-12/31.5 型户内高压接地开关是我公司根据 ES1 型接地开关原型设计开发的一种具有国际先进水平的新型接地开关。结构形式为组装式，
其性能符合 GB1985-2014《交流高压隔离开关和接地开关》及 lEC129 的要求，适用于户内 3~12kV 三相交流 50(60)Hz 的电力系统中：它具有
一定的关合能力以保护开关设备内其它电气设备不受损坏，可与各种高压开关柜配套使用，作为高压电器设备检修时的接地保护。

型号及含义

J N 15 - 12 / 31.5 - ´

相间距离
额定短时耐受电流 (kA)
额定电压 (kV)
设计序号
户内
接地开关

使用环境条件

● 周围空气温度：上限 +40℃，下限 -10℃；
● 海拨高度：不超过 1000 米；
● 湿度条件：日相对湿度平均值不超过 95％，月相对湿度平均值不超过 90％；
● 地震列度：不超过 8 度；
● 污秽等级：Ⅱ级。
