HH15（QSA QA QP）隔离开关熔断器组 R
Isolation switch fuse group 泰永电气

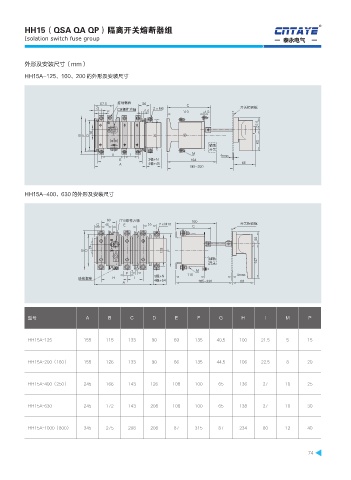

外形及安装尺寸（mm）

HH15A-125、160、200 的外形及安装尺寸

ᣑ౜㳦ᴿ $
( ᧹҈᫥䒠 f. ᐬڟᴈ䲎Ძ
1

%
# '

䒱ߕ
ᐬڟ
) * . NBY
& Ჭ /
" Ჭ
_

HH15A-400、630 的外形及安装尺寸

᧹҈᫥䒠
( & f. $ ᐬڟᴈ䲎Ძ

# % '
䒱ߕ
ᐬڟ
.
1 NBY
ᣑ㏫㳦ᴿ ) * Ჭ /
Ჭ
" _

型号 A B C D E F G H I M P

HH15A-125 155 115 133 90 69 135 40.5 100 21.5 5 15

HH15A-200（160） 155 126 133 90 66 135 44.5 106 22.5 8 20

HH15A-400（250） 245 166 143 126 108 100 65 136 27 10 25

HH15A-630 245 172 143 208 108 100 65 138 27 10 30

HH15A-1000（800） 345 275 208 208 87 315 87 234 80 12 40

74
