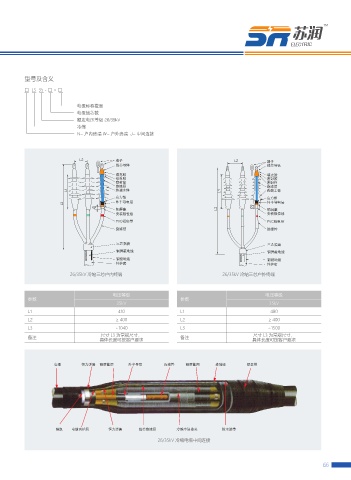

型号及含义

□ LS 35 - □ × □

电缆标称截面
电缆线芯数
额定电压等级 26/35kV
冷缩
N- 户内终端 W- 户外终端 J- 中间连接

L2 端子 L2 端子
线芯导体 线芯导体
填充胶 填充胶
密封胶 密封胶
密封管 密封管
绝缘层 绝缘层
1 终端主体 终端主体
L L1
应力锥 应力锥
外半导电层 外半导电层
3
L
0 4 铜屏蔽 L3 50 铜屏蔽
安装限位线 安装限位线
PVC相色带 PVC相色带
绝缘管 绝缘管
三芯指套 三芯指套
铜屏蔽地线 铜屏蔽地线
铜铠地线 铜铠地线
外护套 外护套
26/35kV 冷缩三芯户内终端 26/35kV 冷缩三芯户外终端

电压等级 电压等级
参数 参数
35kV 35kV
L1 410 L1 480
L2 ≥ 400 L2 ≥ 400
L3 ~1040 L3 ~1500
尺寸 L3 为常规尺寸，
尺寸 L3 为常规尺寸，
备注 具体长度可按客户要求 备注 具体长度可按客户要求

电缆 恒力弹簧 铜屏蔽层 外半导层 连接管 铜屏蔽网 接地线 铠装带

铜凯 电缆内护层 恒力弹簧 线芯绝缘层 冷缩中间接头 防水胶带
26/35kV 冷缩电缆中间连接
