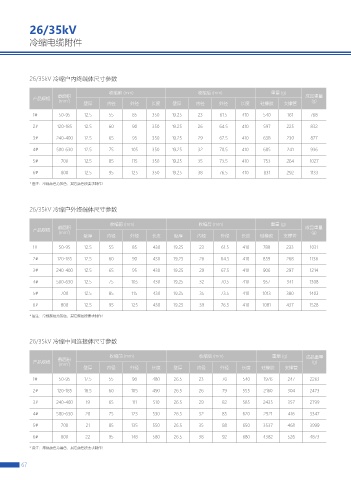

26/35kV

冷缩电缆附件

26/35kV 冷缩户内终端体尺寸参数

收缩前 (mm) 收缩后 (mm) 重量 (g)
产品规格 截面积 成品重量
(g)
2
(mm )
壁厚 内径 外径 长度 壁厚 内径 外径 长度 硅橡胶 支撑管
1# 50-95 12.5 55 85 350 19.25 23 61.5 410 540 161 768
2# 120-185 12.5 60 90 350 19.25 26 64.5 410 597 225 832

3# 240-400 12.5 65 95 350 19.25 29 67.5 410 638 230 877

4# 500-630 12.5 75 105 350 19.25 32 70.5 410 685 241 936
5# 700 12.5 85 115 350 19.25 35 73.5 410 753 264 1027
6# 800 12.5 95 125 350 19.25 38 76.5 410 831 292 1133

* 备注：常规颜色为灰色，其它颜色按要求制作！

26/35kV 冷缩户外终端体尺寸参数

收缩前 (mm) 收缩后 (mm) 重量 (g)
产品规格 截面积 成品重量
2
(mm )
(g)
壁厚 内径 外径 长度 壁厚 内径 外径 长度 硅橡胶 支撑管
1# 50-95 12.5 55 85 430 19.25 23 61.5 410 788 233 1031
2# 120-185 12.5 60 90 430 19.25 26 64.5 410 859 268 1136

3# 240-400 12.5 65 95 430 19.25 29 67.5 410 906 297 1214
4# 500-630 12.5 75 105 430 19.25 32 70.5 410 957 341 1308
5# 700 12.5 85 115 430 19.25 35 73.5 410 1013 380 1403

6# 800 12.5 95 125 430 19.25 39 76.5 410 1081 437 1528
* 备注：常规颜色为灰色，其它颜色按要求制作！

26/35kV 冷缩中间连接体尺寸参数

收缩前 (mm) 收缩后 (mm) 重量 (g) 成品重量
截面积
产品规格 2 (g)
(mm )
壁厚 内径 外径 长度 壁厚 内径 外径 长度 硅橡胶 支撑管
1# 50-95 17.5 55 98 480 26.5 23 76 540 1976 247 2263
2# 120-185 18.5 60 105 490 26.5 26 79 555 2160 304 2473

3# 240-400 19 65 111 510 26.5 29 82 585 2435 357 2799
4# 500-630 20 75 123 530 26.5 32 85 620 2921 416 3347

5# 700 21 85 135 550 26.5 35 88 650 3537 468 3999
6# 800 22 95 148 580 26.5 38 92 680 4382 526 4873

* 备注：常规颜色为黑色，其它颜色按要求制作！

67
