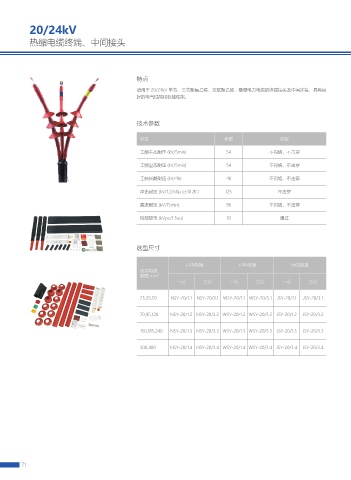

20/24kV

热缩电缆终端、中间接头

特点

适用于 20/24kV 单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良
好的电气性能和机械性能。

技术参数

项目 参数 评定

工频干态耐压 (kV/5min) 54 不闪络，不击穿

工频湿态耐压 (kV/5min) 54 不闪络，不击穿

工频长期耐压 (kV/4h) 48 不闪络，不击穿
冲击耐压 (kV/1.2/50μ s±10 次 ) 125 不击穿

直流耐压 (kV/15min) 96 不闪络，不击穿

局部放电 (kV.pc/1.5uo) 10 通过

选型尺寸

户内终端 户外终端 中间连接
适用电缆
截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯

25,35,50 NSY-20/1.1 NSY-20/3.1 WSY-20/1.1 WSY-20/3.1 JSY-20/1.1 JSY-20/3.1

70,95,120 NSY-20/1.2 NSY-20/3.2 WSY-20/1.2 WSY-20/3.2 JSY-20/1.2 JSY-20/3.2

150,185,240 NSY-20/1.3 NSY-20/3.3 WSY-20/1.3 WSY-20/3.3 JSY-20/1.3 JSY-20/3.3

300,400 NSY-20/1.4 NSY-20/3.4 WSY-20/1.4 WSY-20/3.4 JSY-20/3.4 JSY-20/3.4
