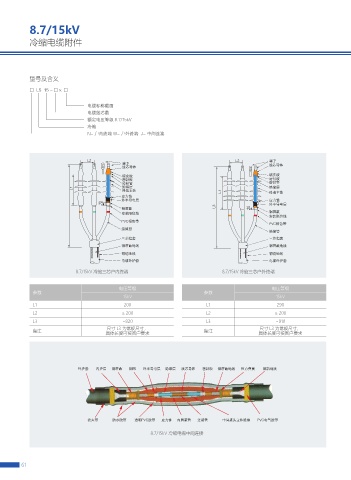

8.7/15kV

冷缩电缆附件

型号及含义

□ LS 15 - □ × □

电缆标称截面
电缆线芯数
额定电压等级 8.7/15kV
冷缩
N- 户内终端 W- 户外终端 J- 中间连接

L2 L2 端子
端子 线芯导体
线芯导体
填充胶 填充胶
密封胶 密封胶
密封管 密封管
L1 绝缘层 L1 绝缘层
终端主体
终端主体
应力锥
外半导电层 应力锥
20 外半导电层
铜屏蔽 L3 20
安装限位线 铜屏蔽
安装限位线
PVC相色带
PVC相色带
绝缘管
绝缘管
三芯指套 三芯指套
铜屏蔽地线 铜屏蔽地线
铜铠地线 铜铠地线
电缆外护套 电缆外护套
8.7/15kV 冷缩三芯户内终端 8.7/15kV 冷缩三芯户外终端

电压等级 电压等级
参数 参数
15kV 15kV
L1 200 L1 290
L2 ≥ 200 L2 ≥ 200
L3 ~820 L3 ~910
尺寸 L3 为常规尺寸，
尺寸 L3 为常规尺寸，
备注 具体长度可按客户要求 备注 具体长度可按客户要求

外护套 内护层 铜屏蔽 铜网 外半导电层 绝缘层 线芯导体 密封胶 铜屏蔽地线 恒力弹簧 铜凯地线

铠夹带 防水胶带 透明PVC胶带 应力锥 内屏蔽管 连接管 中间接头主体绝缘 PVC电气胶带
8.7/15kV 冷缩电缆中间连接
