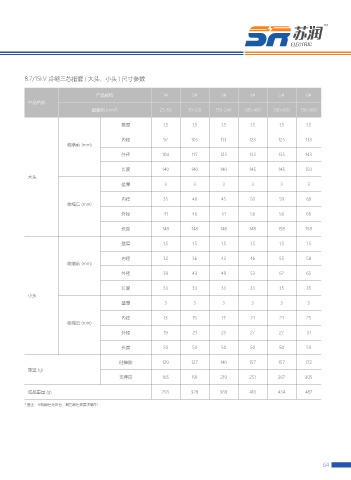

8.7/15kV 冷缩三芯指套 ( 大头、小头 ) 尺寸参数

产品规格 1# 2# 3# 4# 5# 6#
产品名称
截面积 (mm ) 25-50 70-120 150-240 300-400 500-630 700-800
2
壁厚 1.5 1.5 1.5 1.5 1.5 1.5

内径 97 105 113 123 125 133
收缩前 (mm)

外径 104 115 123 133 135 143

长度 140 140 140 145 145 150
大头
壁厚 3 3 3 3 3 3

内径 35 40 45 50 50 60
收缩后 (mm)

外径 41 46 51 56 56 66

长度 148 148 148 148 158 158

壁厚 1.5 1.5 1.5 1.5 1.5 1.5

内径 32 36 42 46 55 58
收缩前 (mm)

外径 39 43 49 53 62 65

长度 33 33 33 33 35 35
小头
壁厚 3 3 3 3 3 3

内径 13 15 17 21 21 25
收缩后 (mm)

外径 19 21 23 27 27 31

长度 50 50 50 50 50 50

硅橡胶 120 127 140 157 157 172
重量 (g)
支撑管 165 191 219 251 267 305

成品重量 (g) 295 328 369 418 434 487
* 备注：常规颜色为灰色，其它颜色按要求制作！
