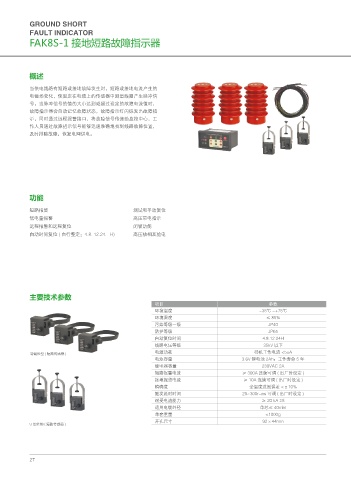

GRoUnD SHoRT
fAULT InDICAToR
FAK8S-1 接地短路故障指示器
概述
当供电线路有短路或接地故障发生时，短路或接地电流产生的
电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信
号，当脉冲信号的值的大小达到或超过设定的故障电流值时，
故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指
示，同时通过远程报警接口，将故障信号传递给监控中心，工
作人员通过故障指示信号能够迅速准确地找到线路故障位置，
及时排除故障，恢复电网供电。
功能
短路报警 测试和手动复位
低电量报警 高压带电指示
远程报警和远程复位 闭锁功能
自动时间复位 ( 自行整定：4.8. 12.24．H) 高压核相及验电
主要技术参数
项目 参数
环境温度 -35℃ -+75℃
环境湿度 ≤ 85%
污染等级一级 JP40
防护等级 JP65
自动复位时间 4.8.12.24H
线路电压等级 35kV 以下
电源功耗 待机工作电流 <5uA
导磁带型 ( 短路传感器 )
电池容量 3.6V 锂电池 2Ah：工作寿命 5 年
继电器容量 230VAC 2A
短路报警电流 ≥ 300A 连续可调 ( 出厂时设定 )
接地报警电流 ≥ 10A 连续可调 ( 出厂时设定 )
精确度 全温度范围误差 <±10%
触发延时时间 20~300r-ns 可调 ( 出厂时设定 )
耐受电流能力 ≥ 20 kA 2S
适用电缆外径 单芯≤ 40rrim
单套重量 <1000g
开孔尺寸 92×44mm
U 型挂钩 ( 短路传感器 )
