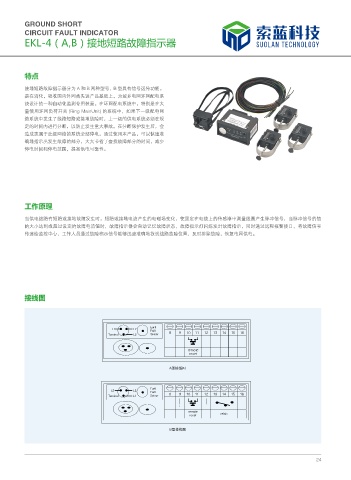

GRoUnD SHoRT
CIRCUIT fAULT InDICAToR ෬ড॓࠯
EKL-4（A,B）接地短路故障指示器 Suolan Technology

特点

接地短路故障指示器分为 A 和 B 两种型号，B 型具有信号远传功能。
是在消化，吸收国内外同类先进产品基础上，为城乡电网环网配电系
统设计的一种自动化监测专用装置。在环网配电系统中，特别是在大
量使用环网负荷开关 (Ring MainUnit) 的系统中，如果下一级配电网
络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规
定的时间内进行分断，以防止发生重大事故。在分断保护发生后，会
造成隶属于此级网络的系统全部停电。通过使用本产品，可以快速准
确地指示出发生故障的部分，大大节省了查找故障部分的时间，减少
停电时间和停电范围，提高供电可靠性。

工作原理

当供电线路有短路或接地故障发生时，短路或接地电流产生的电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信号，当脉冲信号的值
的大小达到或超过设定的故障电流值时，故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指示，同时通过远程报警接口，将故障信号
传递给监控中心，工作人员通过故障榴示信号能够迅速准确地找到线路故障位置，及时排除故障，恢复电网供电。

接线图

&BSUM
- -
'BJMU
5FNJOBM - 4FJTPS
SFNPUF
SFTFU

"ಷᣑ㏫ప

&BSUM
- -
'BJMU
5FNJOBM - 4FJTPS

SFNPUF
SFTFU SFMBJT

#ಷᣑ㏫ప

24
