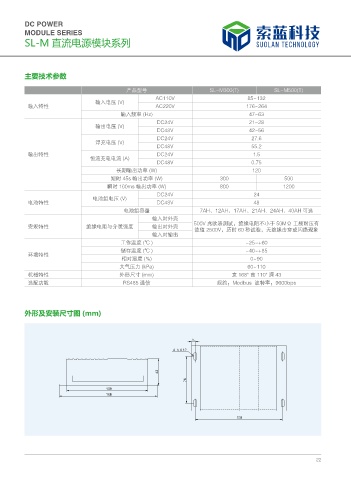

Page 27 - 索蓝科技有限公司

DC PoWER
moDULE SERIES ෬ড॓࠯
SL-M 直流电源模块系列 Suolan Technology

主要技术参数

产品型号 SL-M300(T) SL-M500(T)
AC110V 85~132
输入电压 (V)
输入特性 AC220V 176~264
输入频率 (Hz) 47~63
DC24V 21~28
输出电压 (V)
DC48V 42~56
DC24V 27.6
浮充电压 (V)
DC48V 55.2
输出特性 DC24V 1.5
恒流充电电流 (A)
DC48V 0.75
长期输出功率 (W) 120
短时 45s 输出功率 (W) 300 500
瞬时 100ms 输出功率 (W) 800 1200
DC24V 24
电池组电压 (V)
电池特性 DC48V 48
电池组容量 7AH、12AH、17AH、21AH、24AH、40AH 可选
输入对外壳
500V 兆欧表测试，绝缘电阻不小于 50MΩ 工频耐压有
安规特性 绝缘电阻与介质强度 输出对外壳 效值 2500V，历时 60 秒试验，无绝缘击穿或闪络现象
输入对输出
工作温度 (℃ ) -25~+60
储存温度 (℃ ) -40~+85
环境特性
相对湿度 (%) 0~90
大气压力 (kPa) 60~110
机械特性 外形尺寸 (mm) 宽 168* 高 110* 深 43
选配功能 RS485 通信 规约：Modbus 波特率：9600bps

外形及安装尺寸图 (mm)
