InTELLIGEnT
ConTRoL DEVICE

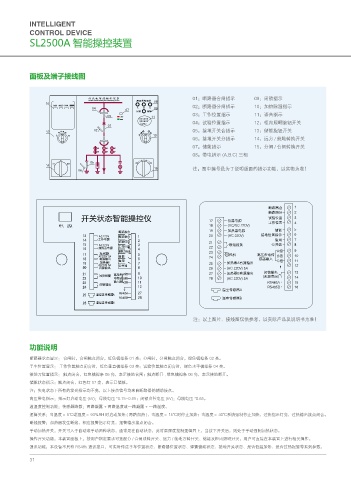

SL2500A 智能操控装置

面板及端子接线图

01：断路器合闸指示 09：闭锁指示

Ҫབ Ҫབ#᤯᮲ றጲઐ᝜ 02：断路器分闸指示 10：加热除湿指示

03：工作位置指示 11：语音指示
ࣂϱᑞ
లϱᑞ
04：试验位置指示 12：柜内照明旋钮开关

05：接地开关合指示 13：储能旋钮开关

06：接地开关分指示 14：远方 / 就地转换开关
07：储能指示 15：分闸 / 合闸转换开关
08：带电指示 (A.B.C) 三相

注：图中编号是为了说明版面的指示功能，以实物为准！

᫙䌛ஔऴ
᫙䌛ஔܲ
नТ࿄গఅᑟ୲଍́ Жஔ⩡⎼ 䄁侸ѹ㒚
"$ %$ 7 ጑҈ѹ㒚
ߌ☙ஔ⩡⎼ ה㘩
"$ 7 ᣑ౜ѹ㒚ᠳ⹦
ำ⩔
᫙㏫៑䂒 ژڝ〛

"Ⱔ
. ䷺ᱦ 倄ࢷፒ⩡ь
#Ⱔ
ܬၹ ᙋஔ䒿ڑ $Ⱔ
ߌ☙ஔ"ᰵ⎼䒿ܦ
"$ 7 "
䬙䨭䒿ܦ
ᰴԍࣜ ߌ☙ஔ#ᰵ⎼䒿ܦ ᬌ⎼፤䬙
ႃ͜ਖ "$ 7 "
ᣥК٨ 34 "
34 #
⍕აьᙋஔ"
⍕აьᙋஔ#
注：以上图片、接线图仅供参考，以实际产品及说明书为准！

功能说明
断路器状态显示： 合闸时，合闸触点闭合，红色模拟条 01 亮；分闸时，分闸触点闭合，绿色模拟条 02 亮。
手车位置显示： 工作位置触点闭合时，红色垂直模拟条 03 亮；试验位置触点闭合时，绿色水平模拟条 04 亮。
接地刀位置指示： 触点闭合，红色模拟条 05 亮，表示接地合闸；触点断开 , 绿色模拟条 06 亮，表示接地断开。
储能状态指示：触点闭合，红色灯 07 亮，表示已储能。
注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。
高压带电指示：指示灯启动电压 (kV)：母线电压 *0.15-0.65；闭锁启控电压 (kV)：母线电压 *0.65。
温湿度控制功能：传感器路数：两路凝露 + 两路温度或一路凝露 + 一路温度。
逻辑关系：当温度＜ 5℃或湿度＞ 93%RH 时启动加热 ( 两路加热 )，当温度＞ 15℃时停止加热；当温度＞ 40℃系统强制停止加热，过热指示灯亮，过热输出接点闭合。
断线报警：加热器发生断线，相应报警指示灯亮，报警输出接点闭合。
手动加热开关：开关可入于自动或手动两种状态，通常是在自动状态，此时温湿度控制逻辑同上，当按下开关后，则处于手动强制加热状态。
操作开关功能：本装置面板上，按用户指定要求可选配分 / 合闸成转开关、远方 / 就地万转开关、储能及柜内照明开关，用户可直接在本装置上进行相关操作。
通讯功能：本设备不具有 RS485 通讯接口，可实时传送手车位置状态、断路器位置状态、弹簧储能状态、接地开关状态、是否低温加热、是否过热报警等系列参数。
