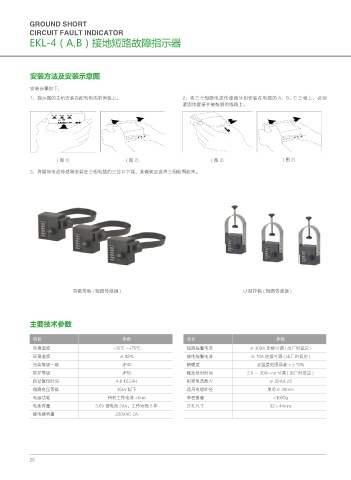

GRoUnD SHoRT
CIRCUIT fAULT InDICAToR
EKL-4（A,B）接地短路故障指示器

安装方法及安装示意图

安装步骤如下：
1、指示器的主机安装在配电柜的前面板上。 2、将三个短路电流传感器分别安装在电缆的 A、B、C 三相上，必须
紧固地套接在被检测的线路上。

(图1) (图2) (图3) (图2)
3，将接地电流传感器安装在三相电缆的三岔口下端，其磁轭应该将三相包围起来。

导磁带型 ( 短路传感器 ) U 型挂钩 ( 短路传感器 )

主要技术参数

项目 参数 项目 参数
环境温度 -35℃ -+75℃ 短路报警电流 ≥ 300A 连续可调 ( 出厂时设定 )
环境湿度 ≤ 85% 接地报警电流 ≥ 10A 连续可调 ( 出厂时设定 )
污染等级一级 JP40 精确度 全温度范围误差 <±10%
防护等级 JP65 触发延时时间 2 0 ～ 300r-ns 可调 ( 出厂时设定 )
自动复位时间 4.8.12.24H 耐受电流能力 ≥ 20 kA 2S
线路电压等级 35kV 以下 适用电缆外径 单芯≤ 40rrim
电源功耗 待机工作电流 <5uA 单套重量 <1000g
电池容量 3.6V 锂电池 2Ah：工作寿命 5 年 开孔尺寸 92×44mm
继电器容量 230VAC 2A
