InTELLIGEnT
ConTRoL DEVICE ෬ড॓࠯

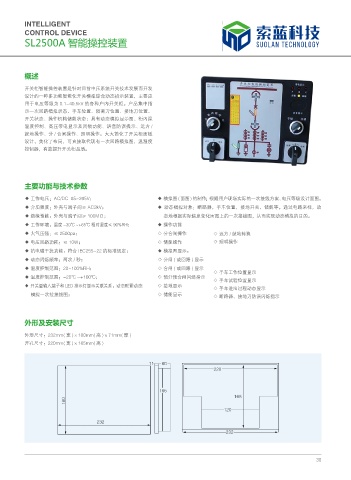

SL2500A 智能操控装置 Suolan Technology

概述

开关柜智能操控装置是针对目前中压系统开关技术发展而开发
设计的一种多功能智能化开关模拟综合动态指示装置，主要应
用于电压等级为 0.1-40.5kV 的各种户内开关柜。产品集中指
示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、
开关状态、操作机构储能状态；具有动态模拟显示图、柜内温
湿度控制、高压带电显示及闭锁功能、语音防误提示、远方 /
就地操作、分 / 合闸操作、照明操作。大大简化了开关柜面板
设计，美化了布局，可直接取代现有一次回路模拟图，温湿度
控制器，有效提升开关柜品质。

主要功能与技术参数

◆ 工作电压：AC/DC 85~265V； ◆ 模拟图(面图)的制作：根据用户现场实际的一次接线方案、电压等级设计面图。
◆ 介质强度：外壳与端子间≥ AC2kV； ◆ 动态模拟对象：断路器，手车位置，接地开关、储能等。通过电路采样，动
◆ 绝缘性能：外壳与端子间≥ 100MΩ； 态地根据实际信息变化面图上的一次接线图，从而实现动态模拟的目的。
◆ 工作环境：温度 -30℃ ~+65℃ 相对湿度≤ 90%RH； ◆ 操作功能
◆ 大气压强：≤ 2500pa； ◇ 分合闸操作 ◇ 远方 / 就地转换
◆ 电压回路功耗：≤ 10W； ◇ 储能操作 ◇ 照明操作
◆ 抗电磁干扰功能：符合 IEC255-22 的标准规定； ◆ 模拟图显示：
◆ 动态闪烁频率：两次 / 秒； ◇ 分闸 ( 或回路 ) 显示
◆ 湿度控制范围：20~100%RH； ◇ 合闸 ( 或回路 ) 显示
◇ 手车工作位置显示
◆ 温度控制范围：-20℃ ~+100℃； ◇ 预分预合闸闪烁指示
◇ 手车试验位置显示
◆ 开关量输入端子和 LED 指示灯显示关联关系：动态配置动态 ◇ 接地显示
◇ 手车进出过程动态显示
模拟一次拉接线图； ◇ 储能显示 ◇ 断路器、接地刀防误闪烁指示

外形及安装尺寸

外形尺寸：232mm( 宽 )×180mm( 高 )×71mm( 厚 )
开孔尺寸：220mm( 宽 )×165mm( 高 )
