P. 41

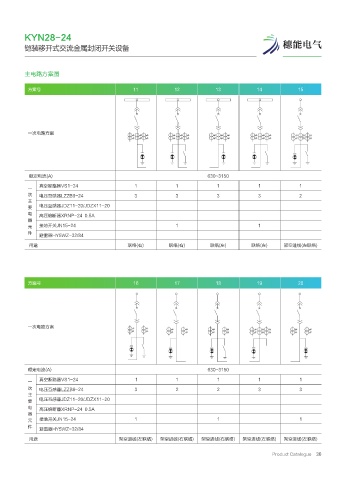

KYN28-24
铠装移开式交流金属封闭开关设备
主电路方案图
方案号 11 12 13 14 15
一次电路方案
额定电流(A) 630~3150
真空断路器VS1-24 1 1 1 1 1
一
次 电压互感器LZZB9-24 3 3 3 3 2
主
要 电压互感器JDZ11-20/JDZX11-20
电 高压熔断器XRNP-24 0.5A
器
元 接地开关JN15-24 1 1
件
避雷器HY5WZ-32/84
用途 联络(右) 联络(右) 联络(左) 联络(左) 架空进线(左联络)
方案号 16 17 18 19 20
一次电路方案
额定电流(A) 630~3150
真空断路器VS1-24 1 1 1 1 1
一
次 电压互感器LZZB9-24 3 2 2 3 3
主
要 电压互感器JDZ11-20/JDZX11-20
电 高压熔断器XRNP-24 0.5A
器
元 接地开关JN15-24 1 1 1
件
避雷器HY5WZ-32/84
用途 架空进线(左联络) 架空进线(右联络) 架空进线(右联络) 架空进线(左联络) 架空进线(左联络)
Product Catalogue 36
