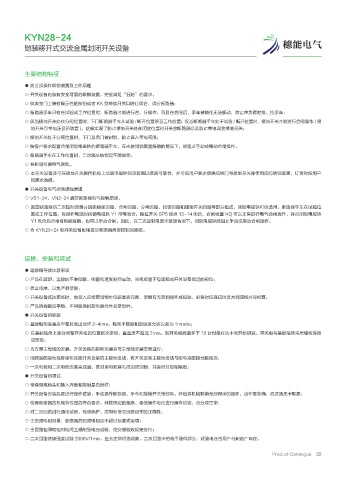

KYN28-24
铠装移开式交流金属封闭开关设备

主要结构特征

● 防止误操作联锁装置及工作原理
○ 开关设备内装有安全可靠的联锁装置，完全满足“五防”的要求。
○ 仪表室门上装有提示性的按钮或者 KK 型转换开关以防止误合、误分断路器；
○ 断路器手车只有在试验或工作位置时，断路器才能进行合、分操作，而且在合闸后，手车被锁住无法移动，防止带负荷时推、拉手车；
○ 仅当接地开关处在分闸位置时，下门断路器手车从试验 / 断开位置移至工作位置；仅当断路器手车处于试验 / 断开位置时，接地开关才能进行合闸操作 ( 接
地开关可带电压显示装置 )，这样实现了防止接地开关处在闭合位置时开关合断路器以及防止带电误合接地开关；
○ 接地开关处于分闸位置时，下门及后门被封锁，防止误入带电间隔；
○ 按客户要求配置合闸闭锁电磁铁的断路器手车，在未使闭锁装置解锁的情况下，能阻止手动或电动合闸操作；
○ 断路器手车在工作位置时，二次插头被锁定不能拔除；
○ 各柜间可装电气联锁。
○ 本开关设备还可在接地开关操作机构上加装电磁铁锁定装置以提高可靠性，并可按用户要求提供后柜门与接地开关操作的反向联锁装置，订货时按用户
的需求选择。
● 开关设备电气控制接线原理
○ VS1-24、VN2-24 真空断路器电气控制原理。
○ 真空断路器的二次控制原理分别由储能回路、合闸回路、分闸回路、闭锁回路和辅助开关回路等部分组成，闭锁电磁铁可供选用。断路器手车在试验位
置或工作位置，有操作电源时闭锁电磁铁 Y1 带电吸合，限位开关 SP5 接点 13-14 闭合，合闸线圈 HQ 可以正常进行电气合闸操作，并且闭锁电磁铁
Y1 吸合后合闸弯板被解锁，也可以手动合闸。因此，在二次控制电源末接通情况下，闭锁电磁铁能阻止手动或电动合闸操作。
○ 为 KYN28-24 型开关设备配用真空断路器典型控制回路图。

运输、安装和调试

● 运输和存放注意事项
○ 产品在装卸、运输时不准倾翻、倒置和遭受剧烈震动，吊绳应置于包装箱或开关设备指定的部位；
○ 防止雨淋，以免产品受潮；
○ 开关设备抵达现场时，收货人应检查货物外包装是否完整，货物有无受到损坏或短缺，必要时应通知供货方到现场共同检查；
○ 产品的搁置应平稳，不得随意拆卸电器元件及零部件。
● 开关设备的安装
○ 基础框架表面应平整且高出地坪 2~4mm，框架平整度和直线度允许公差为 1mm/m；
○ 在基础框架上逐台调整开关柜的位置依次拼接，垂直度不超过 2mm。到开关柜数量多于 10 台时最好从中间开始拼装。开关柜与基础框架采用螺栓连接
或焊接；
○ 为方便主母线的安装，开关设备的拼柜安装宜与主母线安装交替进行；
○ 用预装的接地母排逐柜连接开关设备的主接地母线，将开关设备主接地母线与配电室的接地极相连；
○ 一次电缆和二次电缆安装完成后，要封堵电缆穿孔周边的空隙，并装好封板和隔板。
● 开关设备的调试
○ 检查隔离触头和插入深度和接触是否良好；
○ 开关设备安装后要进行操作试验，手动操作断路器、手车和接地开关等部件，并检查机械联锁全部程序的操作，动作要准确，应灵活无卡现象；
○ 检查断路器的机械特性是否符合要求，并按规定的最高、最低操作电压进行操作试验，合分应正常；
○ 对二次回路进行通电试验，检查保护、控制和信号回路动作的正确性；
○ 主回路电阻测量，断路器的回路电阻应不超过标准规定值；
○ 主回路相间和相对地间工频耐受电压试验，按交接验收规定进行；
○ 二次回路绝缘强度试验 2000V/1min。应无击穿闪络现象。二次回路中的电子器件部分，试验电压由用户与制造厂商定。
