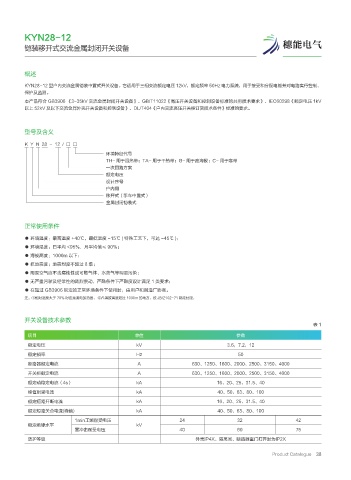

KYN28-12
铠装移开式交流金属封闭开关设备
概述
KYN28-12 型户内交流金属铠装中置式开关设备。它适用于三相交流额定电压 12kV，额定频率 50Hz 电力系统，用于接受和分配电能并对电路实行控制、
保护及监测。
本产品符合 GB3906 《3~35kV 交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压 1kV
以上 52kV 及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订赏技术条件》标准的要求。
型号及含义
K Y N 28 - 12 / □ □
环境特征代号
TH- 用于湿热带；TA- 用于干热带；G- 用于高海拔；C- 用于寒带
一次回路方案
额定电压
设计序号
户内用
移开式（手车中置式）
金属封闭铠装式
正常使用条件
● 环境温度：最高温度 +40℃，最低温度 -15℃ ( 特殊工艺下，可达 -45℃ )；
● 环境湿度：日平均 <95%．月平均值≤ 90%；
● 海拔高度：1000m 以下；
● 抗地震度；地震烈度不超过 8 级；
● 周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；
● 无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足 1 类要求；
● 在超过 GB3906 规定的正常环境条件下使用时，由用户和制造厂协商。
注：①相对湿度大于 70% 时应接通电加热器。 ②凡海拔高度超过 1000m 的地方，按 JB/Z102-71 规定处理。
开关设备技术参数
表1
项目 单位 参数
额定电压 kV 3.6，7.2，12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150、4000
开关柜额定电流 A 630、1250、1600、2000、2500、3150、4000
额定动稳定电流（4s） kA 16、20、25、31.5、40
峰值耐受电流 kA 40、50、63、80、100
额定短路开断电流 kA 16、20、25、31.5、40
额定短路关合电流(峰值) kA 40、50、63、80、100
1min工频耐受电压 24 32 42
额定绝缘水平 kV
雷冲击耐受电压 40 60 75
防护等级 外壳IP4X、隔离间、断路器室门打开时为IP2X
Product Catalogue 38
