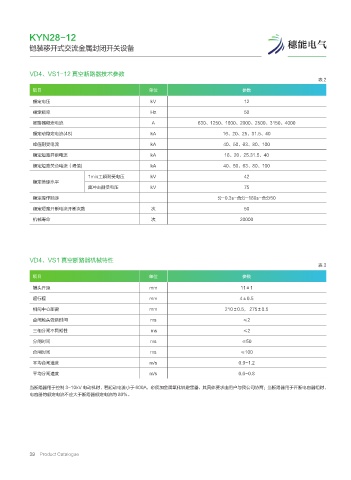

KYN28-12
铠装移开式交流金属封闭开关设备

VD4、VS1-12 真空断路器技术参数
表2
项目 单位 参数
额定电压 kV 12

额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150、4000
额定动稳定电流(4S) kA 16、20、25、31.5、40
峰值耐受电流 kA 40、50、63、80、100

额定短路开断电流 kA 16、20、25.31.5、40
额定短路关合电流（峰值) kA 40、50、63、80、100
1min工频耐受电压 kV 42
额定绝缘水平
雷冲击耐受电压 kV 75
额定操作顺序 分-0.3s-合分-180s-合分50
额定短路开断电流开断次数 次 50

机械寿命 次 20000

VD4、VS1 真空断路器机械特性
表3

项目 单位 参数
触头开距 mm 11±1

超行程 mm 4±0.5
相间中心距离 mm 210±0.5， 275±0.5
合闸触头弹跳时间 ms ≤2
三相分闸不同期性 ms ≤2

分闸时间 ms ≤50
合闸时间 ms ≤100
平均合闸速度 m/s 0.9-1.2

平均分闸速度 m/s 0.6-0.8

当断路器用于控制 3~10kV 电动机时，若起动电流小于 600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商：当断路器用于开断电容器组时，
电容器的额定电流不应大于断路器额定电流的 80%。
