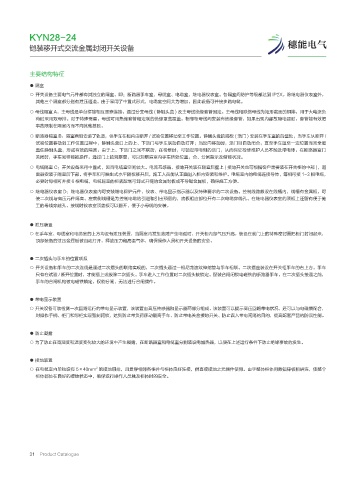

KYN28-24
铠装移开式交流金属封闭开关设备

主要结构特征

● 隔室
○ 开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。各隔室间防护等级都达到 IP2X。除继电器仪表室外，
其他三个隔室都分别有泄压通道。由于采用了中置式形式，电缆室空间大为增加，因此设备可并接多路电缆。

○ 母线隔室 A：主母线是单台拼接相互贯穿连接，通过分支母线 ( 静触头盒 ) 及主母线绝缘套管固定。主母线和联络母线为矩形截面的铜排，用于大电流负
荷时采用双母排。对于特殊需要。母线可用热缩套管和定制的绝缘罩盒覆盖。相邻柜母线间安装有绝缘套管，如果出现内部故障电弧时，套管能有效把
事故限制在隔室内而不向其他蔓延。

○ 断路器隔室 B：隔室两侧安装了轨道，供手车在柜内由断开 / 试验位置移动至工作位置。静触头盒的隔板 ( 活门 ) 安装在手车室的后壁处，当手车从断开 /
试验位置移动到工作位置过程中，静触头盒口上的上、下活门与手车联动自动打开；当反向移动时，活门则自动闭合，直至手车退至一定位置而完全覆
盖住静触头盒，形成有效的隔离。由于上、下活门之间不联动，在检修时，可锁定带电侧的活门，从而保证检修维护人员不触及带电体。在断路器室门
关闭时，手车同样能被操作。通过门上的观察窗，可以观察隔室内手车所处位置，合、分闸指示及储能状况。
○ 电缆隔室 C：开关设备采用中置式，因而电缆室空间较大。电流互感器、接地开关装在隔室后壁上 ( 接地开关也可根据客户需要装在开关柜的中部 )，避
雷器安装于隔室后下部。将手车和可抽出式水平隔板移开后，施工人员能从正面进入柜内安装和维护。电缆室内的电缆连接导体，每相可接 1~3 根电缆，
必要时每相可并接 6 根电缆，电缆隔室的柜底配制可卸式开缝的金属封板或不导磁金属板，确保施工方便。

○ 继电器仪表室 D：继电器仪表室内可安装继电保护元件、仪表、带电显示指示器以及特殊要求的二次设备。控制线路敷设在线槽内，线槽有金属板，可
使二次线与高压元件隔离。左前侧线槽是为控制电缆的引进和引出预留的，底板相应部位开有二次电缆穿线孔。在继电器仪表室的顶板上还留有便于施
工的母线穿越孔。接线时仪表室顶盖板可以翻开，便于小母线的安装。

● 泄压装置
○ 在手车室、母线室和电缆室的上方均设有泄压装置，当隔室内发生故障产生电弧时，开关柜内部气压升高，装设在前门上的特殊密封圈把柜门封闭起来，
顶部装备的泄压金属板被自动打开，释放压力和高温气体，确保操作人员和开关设备的安全。

● 二次插头与手车的位置联系
○ 开关设备和手车的二次连线是通过二次插头的联络实现的，二次插头通过一根尼龙波纹伸缩管与手车相联，二次插座装设在开关柜手车的右上方。手车
只有在试验 / 断开位置时，才能插上或拔除二次插头。手车进入工作位置时二次插头被锁定。配装合闸闭锁电磁铁的断路器手车，在二次插头接通之前，
手车的合闸机构被电磁铁锁定，仅能分闸，无法进行合闸操作。

● 带电显示装置
○ 开关设备可装检测一次回路运行的带电显示装置，该装置由高压传感器和显示器两部分组成。该装置可以提示高压回路带电状况，还可以与电磁锁配合，
对操作手柄、柜门和邻柜实现强制闭锁，达到防止带负荷移动隔离手车、防止带电关合接地开关、防止误入带电间隔的目的，提高配套产品的防误性能。

● 防止凝露
○ 为了防止在高湿度和温度变化较大的环境中产生凝露，在断路器室和电缆室分别装设电加热器，以便在上述运行条件下防止绝缘事故的发生。

● 接地装置
2
○ 在电缆室内单独设有 5×40mm 的接地铜排，且贯穿相邻各柜并与柜体良好连接，供直接接地之元器件使用。由于整体柜体用敷铝锌板相拼连，使整个
柜体都处在良好的接地状态中，确保运行操作人员触及柜体时的安全。
