P. 40
KYN28-24
铠装移开式交流金属封闭开关设备

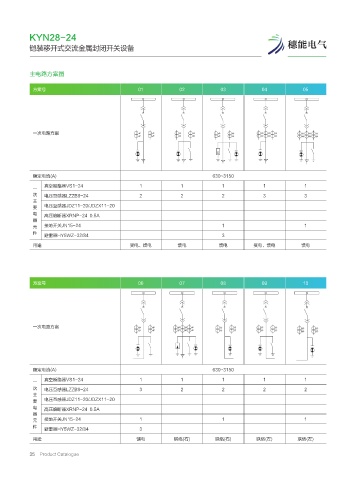

主电路方案图
方案号 01 02 03 04 05
一次电路方案
额定电流(A) 630~3150
真空断路器VS1-24 1 1 1 1 1
一
次 电压互感器LZZB9-24 2 2 2 3 3
主
要 电压互感器JDZ11-20/JDZX11-20
电 高压熔断器XRNP-24 0.5A
器
元 接地开关JN15-24 1 1
件
避雷器HY5WZ-32/84 3
用途 受电、馈电 馈电 馈电 受电、馈电 馈电
方案号 06 07 08 09 10
一次电路方案
额定电流(A) 630~3150
真空断路器VS1-24 1 1 1 1 1
一
次 电压互感器LZZB9-24 3 2 2 2 2
主
要 电压互感器JDZ11-20/JDZX11-20
电 高压熔断器XRNP-24 0.5A
器
元 接地开关JN15-24 1 1 1
件
避雷器HY5WZ-32/84 3
用途 馈电 联络(右) 联络(右) 联络(左) 联络(左)
35 Product Catalogue
