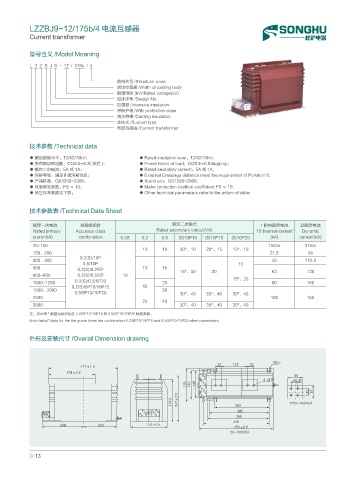

Page 20 - 浙江松沪电器有限公司

LZZBJ9-12/175b/4 电流互感器
Current transformer

型号含义 /Model Meaning

L Z Z B J 9 - 12 / 175b / 4

结构代号 /Structure code
浇注体宽度 /Width of casting body
额定电压 (kV)/Rsted voltage(kV)
设计序号 /Design No.
加强型 /Intensive insulation
带保护级 /With protection class
浇注绝缘 /Casting insulation
支柱式 /Support type
电流互感器 /Current transformer

技术参数 /Technical data
● 额定绝缘水平：12/42/75kV； ● Rated insulation level：12/42/75kV;
● 负荷的功率因数：COSΦ=0.8( 滞后 )； ● Power factor of load：COSΦ=0.8(lagging);
● 额定二次电流：5A 或 1A； ● Rated secindary current：5A 或 1A;
● 污秽等级：满足Ⅱ级污秽地区； ● External Creepage distance meet the requirement of Pollution II;
● 产品标准：GB1208-2006； ● Stand ard：GB1208-2006;
● 仪表保安系数：FS ≤ 10； ● Meter protection coeffion coefficient:FS ≤ 10;
● 其它技术参数见下表： ● Other technical parameters refer to the adtum of table:

技术参数表 /Technical Data Sheet

额定一次电流 准确级组合 额定二次输出 1 秒热稳定电流 动稳定电流
Rated primary Accuracy class Rated secondary output(VA) 1S thermal current Dynamic
current(A) combination 0.2S 0.2 0.5 (5)10P10 (5)10P15 (5)10P20 (kA) current(kA)
20-100 150Iin 375Iin
10 10 30*、10 20*、15 15*、10
150、200 31.5 80
0.2(S)/10P
300、400 45 112.5
0.5/10P 15
500 0.2(S)/0.2/5P 10 15 15*、30 20 63 130
600-800 0.2(S)/0.5/5P 10
1000-1250 0.2(S)/0.5/5P20 20 15*、20 80 160
0.2(S)/5P10/10P15 15
1500、2000 30
0.5/5P10/10P20 30*、40 30*、40 30*、40
2500 100 160
20 40
3000 30*、40 30*、40 30*、40
注：表中带 * 数据为级次组合 0.2/5P10/10P15 和 0.5/5P10/10P20 时的参数。
Note:table(*)data for the the grade times the combination 0.2/5P10/10P15 and 0.5/5P10/10P20 when parameters.

外形及安装尺寸 /Overall Dimension drawing

3

d
d

.

d
"

d d
"

13
