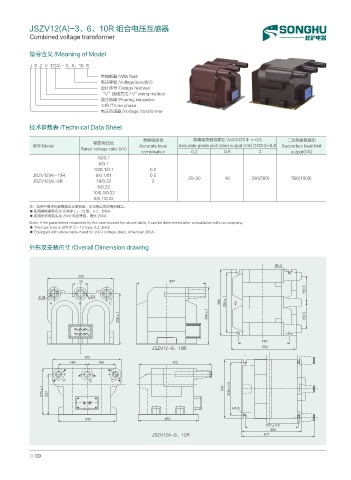

JSZV12(A)-3、6、10R 组合电压互感器
Combined voltage transformer

型号含义 /Meaning of Model

J S Z V 12(A) - 3、6、10 R
带熔断器 /With fuse
电压等级 /Voltage level(kV)
设计序号 /Design Number
“V”接线方式 /"V" wiring method
浇注绝缘 /Pouring insulation
三相 /Three phase
电压互感器 /Voltage transformer

技术参数表 /Technical Data Sheet

准确级组合 准确级及额定输出 (VA)COSΦ ＝ 0.8 二次热极限输出
额定电压比
型号 Model Accurate level Accurate grade and rated output (VA) COSΦ=0.8 Secondary heat limit
Rated voltage ratio (kV)
combination 0.2 0.5 3 output(VA)
10/0.1
6/0.1
10/0.1/0.1 0.2
JSZV12(A)-10R 6/0.1/01 0.5 20~30 40 300(500) 500(1000)
JSZV12(A)-6R 10/0.22 3
6/0.22
10/0.1/0.22
6/0.1/0.22
注：如用户要求的参数超过上表范围，可与我公司协商后确定。
● 配用熔断器型号为 XRNP □ -12 型，0.2、50kA
● 配用肘形电缆头为 20kV 电压等级、美式 200A
Note: If the parameters requested by the user exceed the above table, it can be determined after consultation with our company.
● The fuse type is XRNP □ -12 type, 0.2, 50kA
● Equipped with elbow cable head for 20kV voltage class, American 200A

外形及安装尺寸 /Overall Dimension drawing

3

œ œ
" # $ d
d d

B C D
B C D

+4;7 Nj 3

" # $
d d

ᩆ ྠ
3

d

+4;7 " Nj 3
