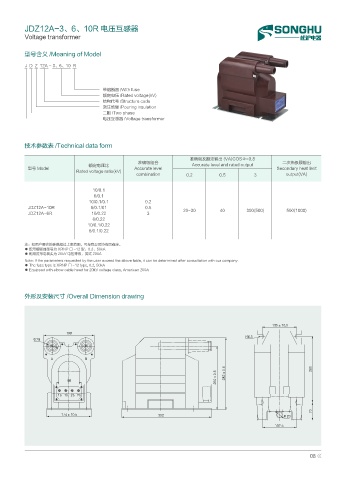

JDZ12A-3、6、10R 电压互感器
Voltage transformer

型号含义 /Meaning of Model

J D Z 12A - 3、6、10 R

带熔断器 /With fuse
额定电压 /Rated voltage(kV)
结构代号 /Structure code
浇注绝缘 /Pouring insulation
二相 /Two phase
电压互感器 /Voltage transformer

技术参数表 /Technical data form

准确级及额定输出 (VA)COSΦ=0.8
准确级组合 二次热极限输出
额定电压比 Accurate level and rated output
型号 Model Accurate level Secondary heat limit
Rated voltage ratio(kV)
combination 0.2 0.5 3 output(VA)
10/0.1
6/0.1
10/0.1/0.1 0.2
JDZ12A-10R 6/0.1/01 0.5 20~30 40 300(500) 500(1000)
JDZ12A-6R 10/0.22 3
6/0.22
10/0.1/0.22
6/0.1/0.22

注：如用户要求的参数超过上表范围，可与我公司协商后确定。
● 配用熔断器型号为 XRNP □ -12 型，0.2、50kA
● 配用肘形电缆头为 20kV 电压等级、美式 200A
Note: If the parameters requested by the user exceed the above table, it can be determined after consultation with our company.
● The fuse type is XRNP □ -12 type, 0.2, 50kA
● Equipped with elbow cable head for 20kV voltage class, American 200A

外形及安装尺寸 /Overall Dimension drawing

d

3
œ

" #

d d

B C B C

d œ

08
