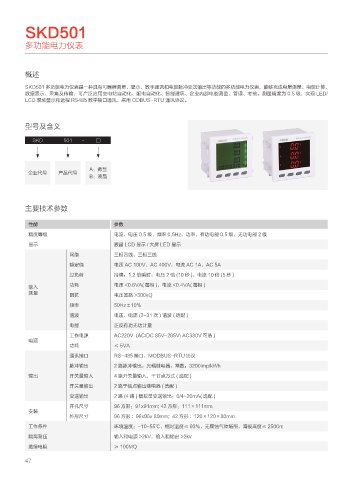

SKD501


          多功能电力仪表




          概述

          SKD501 多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计算、
          数据显示、采集及传输,可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为 0.5 级,实现 LED/
          LCD 现场显示和远程 RS485 数字接口通讯、采用 ODBUS-RTU 通讯协议。




          型号及含义

            SKD       501    -   □




                               A:数显
           企业代号      产品代号
                               B:液晶




          主要技术参数


           性能                          参数
           精度等级                        电流、电压 0.5 级,频率 0.5Hz,功率、有功电能 0.5 级,无功电能 2 级
           显示                          液晶 LCD 显示 / 大屏 LED 显示
                        网络             三相四线、三相三线
                        额定值            电压 AC 100V、AC 400V,电流 AC 1A、AC 5A
                        过负荷            持续:1.2 倍瞬时:电压 2 倍 (10 秒 ),电流 10 倍 (5 秒 )
                        功耗             电压 <0.6VA( 每相 ),电流 <0.4VA( 每相 )
           输入
           测量           阻抗             电压回路 >300kQ

                        频率             50Hz±10%
                        谐波             电压、电流 (2-31 次 ) 谐波 ( 选配 )
                        电能             正反有功无功计量
                        工作电源           AC220V  (AC/DC 85V-265V\ AC380V 可选 )
           电源
                        功耗             ≤ 5VA
                        通讯接口           RS-485 接口,MODBUS-RTU 协议
                        脉冲输出           2 路脉冲输出,光耦继电器,常数:3200imp/kWh
           输出           开关量输入          4 路开关量输入,干节点方式 ( 选配 )

                        开关量输出          2 路于结点输出继电器 ( 选配 )
                        变送输出           2 路 (4 路 ) 模拟量变送输出:0/4~20mA( 选配 )
                        开孔尺寸           96 方形:91x91mm; 42 方形:111×111mm
           安装
                        外形尺寸           96 方形 :  96x96x 80mm;  42 方形 :  120×120×80mm
           工作条件                        环境温度:-10~55℃,相对湿度≤ 93%,无腐蚀气体场所,海拔高度≤ 2500m
           隔离耐压                        输入和电源 >2kV,输入和输出 >2kv
           绝缘电阻                        ≥ 100MQ
