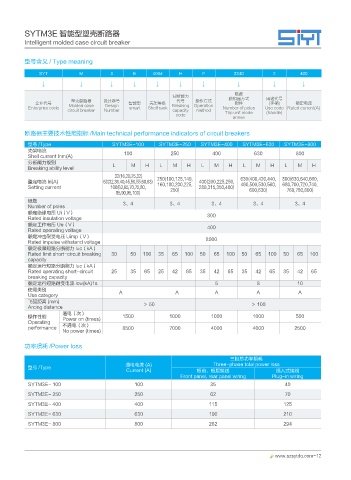

SYTM3E 智能型塑壳断路器
Intelligent molded case circuit breaker

型号含义 / Type meaning

SYT M 3 E 400# H P 3340 2 400

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
极数
分断能力
塑壳断路器 设计序号 代号 操作方式 脱扣器方式 用途代号
企业代号 智能型 壳架等级 附件 (手柄) 额定电流
Enterprise code Molded case Design smart Shelf rank Breaking Operation Number of poles Use code Rated current(A)
circuit breaker Number capacity method Trip unit mode (handle)
code
annex
断路器主要技术性能指标 /Main technical performance indicators of circuit breakers
型号 /Type SYTM3E-100 SYTM3E-250 SYTM3E-400 SYTM3E-630 SYTM3E-800
壳架电流 100 250 400 630 800
Shell current Inm(A)
分断能力级别 L M H L M H L M H L M H L M H
Breaking ability level
32(16,20,25,32)
整定电流 lri(A) 63(32,36,40,45,50,55,60,63) 250(100,125,140, 400(200,225,250, 630(400,420,440, 800(630,640,660,
Setting current 100(63,65,70,75,80, 160,180,200,225, 280,315,350,400) 460,500,530,560, 680,700,720,740,
760,780,800)
250)
600,630)
85,90,95,100)
极数 3、4 3、4 3、4 3、4 3、4
Number of poles
额定绝缘电压 Ui（V） 800
Rated insulation voltage
额定工作电压 Ue（V） 400
Rated operating voltage
额定冲击耐受电压 Uimp（V） 8000
Rated impulse withstand voltage
额定极限短路分断能力 luc（kA）
Rated limit short-circuit breaking 30 50 100 35 65 100 50 65 100 50 65 100 50 65 100
capacity
额定运行短路分断能力 luc（kA）
Rated operating short-circuit 25 35 65 25 42 65 35 42 65 35 42 65 35 42 65
breaking capacity
额定运行短路耐受电流 lcw(kA)1s 5 8 10
使用类别 A A A A A
Use category
飞弧距离 (mm)
Arcing distance ＞ 50 ＞ 100
通电（次）
操作性能 Power on (times) 1500 1000 1000 1000 500
Operating
performance 不通电（次） 8500 7000 4000 4000 2500
No power (times)

功率损耗 /Power loss
三相总功率损耗
通电电流 (A) Three-phase total power loss
型号 /Type
Current (A) 板前、板后接线 插入式接线
Front panel, rear panel wiring Plug-in wiring
SYTM3E- 100 100 35 40
SYTM3E- 250 250 62 70
SYTM3E- 400 400 115 125
SYTM3E- 630 630 190 210
SYTM3E- 800 800 262 294
