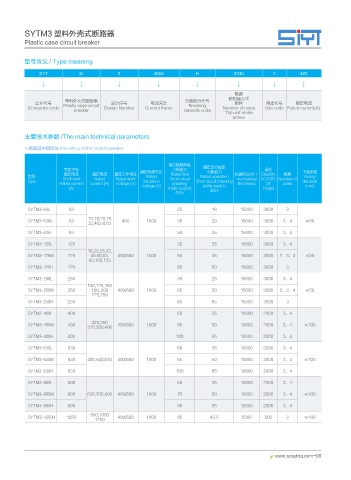

SYTM3 塑料外壳式断路器
Plastic case circuit breaker

型号含义 / Type meaning

SYT M 3 400# H 3340 2 400

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
极数
脱扣器方式
塑料外壳式断路器 分断能力代号
企业代号 设计序号 电流壳架 附件 用途代号 额定电流
Enterprise code Plastic case circuit Design Number Current frame Breaking Number of poles Use code Rated current(A)
breaker capacity code
Trip unit mode
annex
主要技术参数 /The main technical parameters
> 断路器的额定值 /he rating of the circuit breaker

额定极限短路
壳架等级 额定绝缘电压 分断能力 额定运行短路 通电 飞弧距离
分断能力
额定电流 额定电流 额定工作电压 Rated limit 机械寿命(次） Electrify 极数
型号 Shelf rank Rated Rated work Rated Short circuit Rated operation mechanical AC400V Number of Arcing
type insulation Short circuit breaking distance
Rated current current (A) Voltage (V) Voltage (V) breaking ability lcs(kA) life (times) (次 poles (mm)
(A) Ability lcu(kA) 400V Times)
400V
SYTM3-63L 63 25 18 15000 3000 3
10,16,20,25
SYTM3-63M 63 400 1000 35 20 15000 3000 3、4 ≤50
32,40,50,63
SYTM3-63H 63 50 35 15000 3000 3、4
SYTM3-125L 125 35 25 15000 3000 3、4
16,20,25,32,
SYTM3-125M 125 40,50,63, 400/690 1000 50 35 15000 3000 2、3、4 ≤50
80,100,125
SYTM3-125H 125 65 50 15000 3000 3
SYTM3-250L 250 35 25 15000 3000 3、4
100,125,160
SYTM3-250M 250 180, 200 400/690 1000 65 50 15000 3000 2、3、4 ≤50
225,250
SYTM3-250H 250 85 65 15000 3000 3

SYTM3-400L 400 50 35 10000 2000 3、4
225,250
SYTM3-400M 400 400/690 1000 65 50 10000 2000 3、4 ≤100
315,350,400
SYTM3-400H 400 100 65 10000 2000 3、4
SYTM3-630L 630 50 35 10000 2000 3、4

SYTM3-630M 630 400,500,630 400/690 1000 65 50 10000 2000 3、4 ≤100
SYTM3-630H 630 100 65 10000 2000 3、4

SYTM3-800L 800 50 35 10000 2000 3、4
SYTM3-800M 800 630,700,800 400/690 1000 75 50 10000 2000 3、4 ≤100

SYTM3-800H 800 85 65 10000 2000 3、4
800,1000
SYTM3-1250H 1250 400/690 1000 85 42.5 5000 800 3 ≤100
1250
