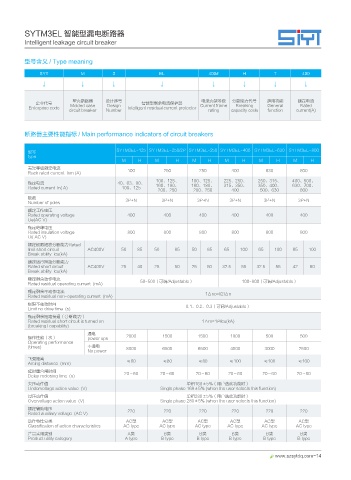

SYTM3EL 智能型漏电断路器
Intelligent leakage circuit breaker

型号含义 / Type meaning

SYT M 3 EL 400# H T 400

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

塑壳断路器 设计序号 电流壳架等级 分断能力代号 通用功能 额定电流
企业代号 智能型剩余电流保护器
Enterprise code Molded case Design Intelligent residual current protector Current frame Breaking General Rated
circuit breaker Number rating capacity code function current(A)

断路器主要性能指标 / Main performance indicators of circuit breakers

型号 SYTM3EL-125 SYTM3EL-250/2P SYTM3EL-250 SYTM3EL-400 SYTM3EL-630 SYTM3EL-800
type
M H M H M H M H M H M H
壳架等级额定电流 100 250 250 400 630 800
Rack rated current Inm (A)
100、125、 100、125、 225、250、 250、315、 400、500、
额定电流 40、63、80、 160、180、 160、180、 315、350、 350、400、 630、700、
Rated current In( A) 100、125
200、250 200、250 400 500、630 800
极数 3P+N 3P+N 3P+N 3P+N 3P+N 3P+N
Number of poles
额定工作电压
Rated operating voltage 400 400 400 400 400 400
Ue(AC V)
额定绝缘电压
Rated insulation voltage 800 800 800 800 800 800
Ui( AC V)
额定极限短路分断能力Rated
limit short circuit AC400V 50 85 50 85 50 85 65 100 65 100 65 100
Break ability lcu(kA)
额定运行短路分断能力
Rated short circuit AC400V 25 40 25 50 25 50 32.5 55 32.5 55 42 60
Break ability lcu(kA)
额定剩余动作电流 50-500（可调/Adjustable） 100-800（可调/Adjustable）
Rated residual operating current (mA)
额定剩余不动作电流 1△no=l/2I△n
Rated residual non-operating current (mA)
极限不驱动时间 0.1、0.2、0.3（可调/Adjustable）
Limit no drive time (s)
额定剩余短路接通（分断l能力）
Rated residual short circuit is turned on 1△m=1/4lcu(kA)
(breaking l capability)
通电
操作性能（次） power ups 2000 1500 1500 1000 500 500
Operating performance
(times) 不通电 8000 6500 6500 4000 3000 2500
No power
飞弧距离 ≤60 ≤80 ≤80 ≤100 ≤100 ≤100
Arcing distance (mm)
延时重合闸时间 20～60 20～60 20～60 20～60 20～60 20～60
Delay reclosing time (s)
欠压动作值 单相168±5%（用户选此功能时）
Undervoltage action value (V) Single phase 168±5% (when the user selects this function)
过压动作值 单相280±5%（用户选此功能时）
Overvoltage action value (V) Single phase 280±5% (when the user selects this function)
额定辅助电压 220 220 220 220 220 220
Rated auxiliary voltage (AC V)
动作特性分类 AC型 AC型 AC型 AC型 AC型 AC型
Classification of action characteristics AC type AC type AC type AC type AC type AC type
产品实用类别 A类 B类 B类 B类 B类 B类
Product utility category A type B type B type B type B type B type
