Page 22 - 贵州锐新科技有限公司

Guizhou RUISHIN Technology Co., Ltd.

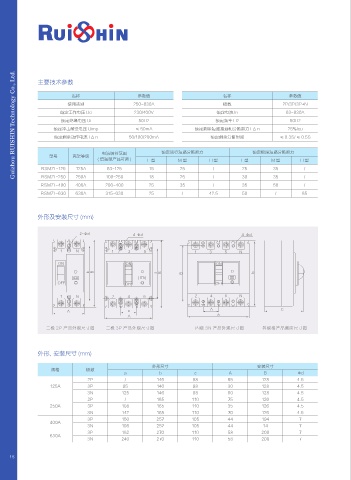

主要技术参数

名称 参数值 名称 参数值
使用类别 250-630A 极数 2P/3P/3P+N
额定工作电压 Ue 230/400V 额定电流 In 63-630A
额定绝缘电压 Ui 50Hz 额定频率 Hz 50Hz
额定冲击耐受电压 Uimp ≤ 50mA 额定剩余短路接通和分断能力 I △ n 25%Icu
额定剩余动作电流 I △ n 50/100/200mA 额定剩余分断时间 ≤ 0.3S/ ≤ 0.5S

电流调节范围 额定运行短路分断能力 额定极限短路分断能力
型号 壳架等级
( 增强型产品可调 ) L型 M型 H型 L型 M型 H型
RSMZL-125 125A 63-125 15 25 / 25 35 /
RSMZL-250 250A 100-250 18 25 / 30 35 /
RSMZL-400 400A 200-400 25 35 / 35 50 /
RSMZL-630 630A 315-630 25 / 42.5 50 / 85

外形及安装尺寸 (mm)

ŸE ŸE ŸE

/ /
0/ 0/ 0/
C # C # # C
0'' 0'' 0''

/ /

" $
" B
" B
二极 2P 产品外观尺寸图 三极 3P 产品外观尺寸图 四极 3N 产品外观尺寸图 各规格产品侧面尺寸图

外形、安装尺寸 (mm)

外形尺寸 安装尺寸
规格 极数
a b c A B Φd
2P / 146 98 65 128 4.5
125A 3P 95 146 98 30 128 4.5
3N 125 146 98 60 128 4.5
2P / 165 110 75 126 4.5
250A 3P 108 165 110 35 126 4.5
3N 142 165 110 70 126 4.5
3P 150 257 105 44 194 7
400A
3N 198 257 105 44 14 7
3P 182 270 110 58 200 7
630A
3N 240 270 110 58 200 7

15
