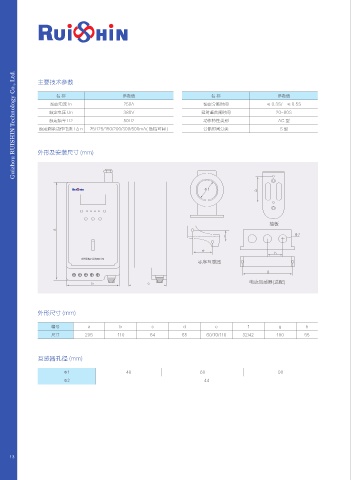

Page 20 - 贵州锐新科技有限公司

Guizhou RUISHIN Technology Co., Ltd.
主要技术参数

名 称 参数值 名 称 参数值
额定电流 In 250A 额定分断时间 ≤ 0.3S/ ≤ 0.5S
额定电压 Un 380V 延时重合闸时间 20-60S
额定频率 Hz 50Hz 动作特性类别 AC 型
额定剩余动作电流 I △ n 75/125/150/200/300/500mA( 选档可调 ) 分断时间分类 S 型

外形及安装尺寸 (mm)

Ÿ E

៪Წ
B
Ÿ
G
F
I
䉢ጋ䨽᫝⻾ឭᰶ䭽ڙथ
䰣Ꮌοᙌக
H
C D ⩢≮οᙌக 䔶䙺

外形尺寸 (mm)

编号 a b c d e f g h
尺寸 205 110 64 65 60/70/110 32/42 180 55

互感器孔径 (mm)

Φ1 48 60 90
Φ2 44

13
