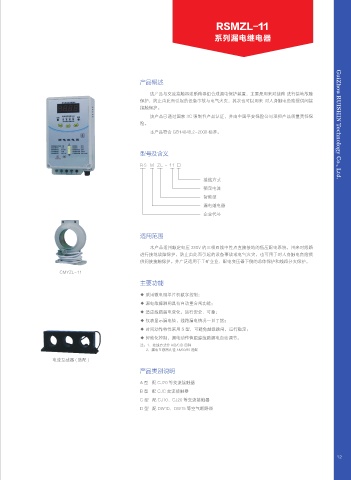

RSMZL-11
系列漏电继电器

产品概述

该产品与交流接触器或断路器组合成漏电保护装置，主要是用来对线路 进行接地故障
保护，防止由此而引起的设备事故与电气火灾，其次也可以用来 对人身触电危险提供间接
接触保护。
该产品已通过国家 3C 强制性产品认证，并由中国平安保险公司承担产品质量责任保
险。 GuiZhou RUISHIN Technology Co., Ltd.
本产品符合 GB14048.2-2008 标准。

型号及含义

RS M ZL - 11 □

接线方式
额定电流
智能型
漏电继电器
企业代号

适用范围

本产品适用额定电压 380V 的三相四线中性点直接接地的低压配电系统，用来对线路
进行接地故障保护，防止由此而引起的设备事故或电气火灾，也可用于对人身触电危险提
供间接接触保护。并广泛适用于工矿企业、配电变压器下侧的总体保护和线路分支保护。
CMYZL-11
主要功能

◆ 采用微电脑单片机数字控制；
◆ 漏电故障跳闸具有自动重合闸功能；
◆ 适应线路漏电变化，运行安全、可靠；
◆ 仪表显示漏电值，线路漏电情况一目了然；
◆ 时间动作特性采用 S 型，可避免越级跳闸，运行稳定；
◆ 智能化控制，漏电动作值跟踪线路漏电自动调节。
注：1、接线方式分 A/B/C/D 四种
2、漏电互感器孔径 48/60/90 选配
电流互感器 ( 选配 )
产品类别说明

A 型 配 CJ20 等交流接触器
B 型 配 CJC 交流接触器
C 型 配 CJ10、CJ20 等交流接触器
D 型 配 DW10、DW15 等空气断路器

12
