Page 18 - 贵州锐新科技有限公司

Guizhou RUISHIN Technology Co., Ltd.

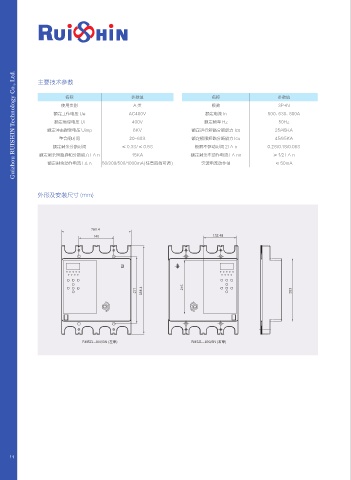

主要技术参数

名称 参数值 名称 参数值
使用类别 A类 极数 3P+N
额定工作电压 Ue AC400V 额定电流 In 500、630、800A
额定绝缘电压 Ui 400V 额定频率 Hz 50Hz
额定冲击耐受电压 Uimp 6KV 额定运行短路分断能力 Ics 25/45KA
重合闸时间 20-60S 额定极限短路分断能力 Icu 45/65KA
额定剩余分断时间 ≤ 0.3S/ ≤ 0.5S 极限不驱动时间 2I △ n 0.2S/0.1S/0.06S
额定剩余短路通和分断能力 I △ n 15KA 额定剩余不动作电流 I △ no ≥ 1/2 I △ n
额定剩余动作电流 I △ n 50/300/500/1000mA(任意四挡可调 ) 突波电流动作值 ≤ 50mA

外形及安装尺寸 (mm)

3.4;- / ࢺᭅ 3.4;- / Ծᭅ

11
