Guizhou RUISHIN Technology Co., Ltd.
8 8
8 8 8
/
"
"
- -
- - E
E E
E
ʻ ٽ
ڎ 34. ґଋጲ्ܰԢ߶ᜈࡆࠩ
)
)
) -
E
) ,
+ - - -
߶ᜈ
߶ᜈ ߶ᜈधߗڎ
ڎ 34. ґଋጲ्ܰԢ߶ᜈࡆࠩ

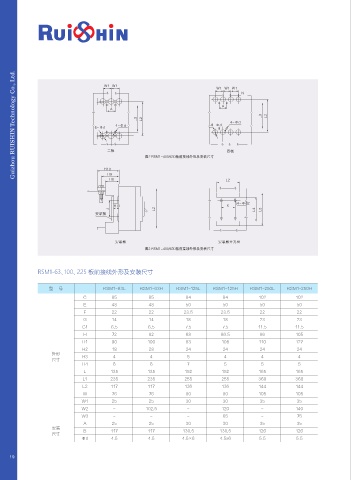

RSM1-63、100、225 板前接线外形及安装尺寸
型 号 RSM1-63L RSM1-63H RSM1-125L RSM1-125H RSM1-250L RSM1-250H
C 85 85 84 84 102 102
E 48 48 50 50 50 50
F 22 22 23.5 23.5 22 22
G 14 14 18 18 23 23
G1 6.5 6.5 7.5 7.5 11.5 11.5
H 72 82 68 86.5 86 105
H1 90 100 83 108 110 127
H2 18 28 24 24 24 24
外形 H3 4 4 5 4 4 4
尺寸
H4 6 6 7 5 5 5
L 135 135 152 152 165 165
L1 235 235 255 255 360 360
L2 117 117 136 136 144 144
W 76 76 90 90 105 105
W1 25 25 30 30 35 35
W2 - 102.5 - 120 - 140
W3 - - - 65 - 75
A 25 25 30 30 35 35
安装 B 117 117 130.5 130.5 126 126
尺寸
Φd 4.5 4.5 4.5×6 4.5x6 5.5 5.5
