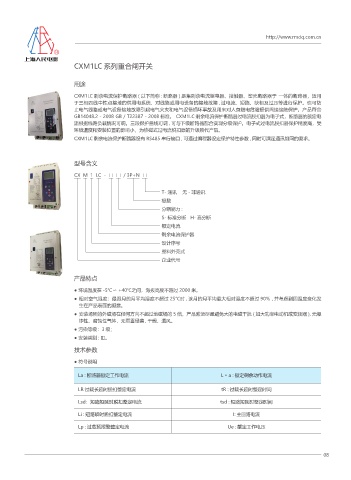

CXM1LC 系列重合闸开关
用途
CXM1LC 剩余电流保护断路器 ( 以下简称 : 断路器 ) 是集剩余电流继电器、接触器、塑壳断路器于 一体的断路器，适用
于三相四线中性点接地的供用电系统，对线路或用电设备的接地故障 , 过电流、短路、缺相及过压等进行保护。也可防
止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故及用来对人身触电危险提供间接接触保护。产品符合
GB14048.2 - 2008 GB / T22387 - 2008 标准。 CXM1LC 剩余电流保护断路器过电流脱扣器为电子式，断路器的额定电
流根据线路负载情况可调。三段保护曲线可调 , 可与下级断路器配合实现分级保护。电子式过电流脱扣器保护精度高，受
环境温度和安装位置的影响小，为热磁式过电流脱扣器的升级换代产品。
CXM1LC 剩余电流保护断路器设有 RS485 串行接口 , 可通过编程器设定保护特性参数 , 同时可满足通讯组网的要求。
型号含义
CX M 1 LC - □ □ / 3P+N □
T- 通讯 无 - 非通讯
极数
分断能力 :
S- 标准分断 H- 高分断
额定电流
剩余电流保护器
设计序号
塑料外壳式
企业代号
产品特点
● 环境温度在 -5℃〜 +40℃之间，海抜高度不超过 2000 米。
● 相对空气湿度：最湿月的月平均湿度不超过 25℃时 , 该月的月平均最大相对湿度不超过 90% , 并考虑到固温度变化发
生在产品表面的凝露。
● 安装场所的外磁场在任何方向不超过地磁场的 5 倍，产品附近尽量避免大的电磁干扰 ( 如大功率电动机或变频器 ), 无爆
炸性、腐蚀性气体，无雨雪侵袭 , 干燥、通风。
● 污染等级：3 级；
● 安装类别 : Ⅲ。
技术参数
● 符号说明
La : 断路器额定工作电流 L △ a : 额定剩余动作电流
LR 过载长延时脱扣整定电流 tR : 过载长延时整定时间
Lsd：短路短延时脱扣整定电流 tsd : 短路短延时整定时间
Li : 短路瞬时脱扣整定电流 I: 主回路电流
Lp : 过载预报警整定电流 Ue : 额定工作电压
