XGN2-12固定式金属封闭开关设备 XGN2-12固定式金属封闭开关设备

先将断路器分断，再将小手柄扳到“分断闭锁”位置，这时断路器不能合闸，将操作手柄拿下，冉插入下隔离操作孔
内，从上往下拉，拉到下隔离分闸位置，将操作孔手柄拿下。再插入上隔离操作孔内从上往下下拉，拉到上隔离分闸位置，
再将操作手柄拿下，插入接地开关操作内，从下向上扒，使接地开关处于合闸位置。这时可将小手柄板至“检修”位置，先
可打开前门，取出后门钥匙打开后门，停电操作完毕。检修人员可对断路器及电缆室进行维护和检修。
● 送电操作(检修-运行)
若已检修完毕，需要送电，其操作程序如下：
将后门关好锁定，将钥匙取出后关前门，将小手柄从检修位置扳至分断闭锁位置，这时前门被锁定，断路器不能合闸。

用操作手柄插入接地开关操作孔内，从上向下拉，使接地开关处分闸位置，将操作手柄拿下，再插入上隔离开关操作孔内，
从下向上推，使上隔离处于合闸位置，将操作手柄拿下，插入下隔离的操作孔内，从下向上推，使下隔离处于合闸位置，取
出操作手柄，将小手柄扳至工作位置，这时可将断路器合闸。
5、订货须知

订货时用户须提供下列资料：
● 主结线方案编号及单线系统图、排列图、平面布置图；
● 二次回路原理图、端子排列图、如无原理图及端子排列图，则按制造厂标准。
开关柜内的电器元件的型号、规格，数量；
主母线，支母线的材质，规格，否则按制造厂规事实上供应；

开关柜使用在特殊环境条件，应在订货时提出。

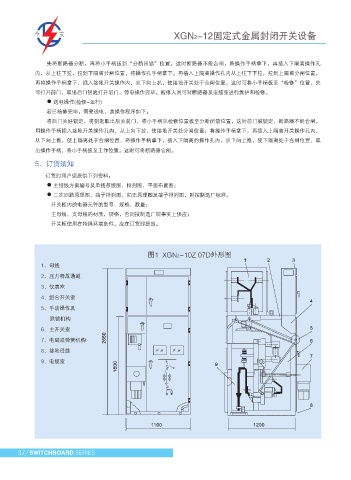

图1 XGN2-10Z 07D外形图
1、母线

2、压力释放通道
3、仪表室
4、组合开关室

5、手动操作及
联锁机构
6、主开关室
7、电磁或弹簧机构

8、接地母线
9、电缆室

图2 XGN-10基础参考图
