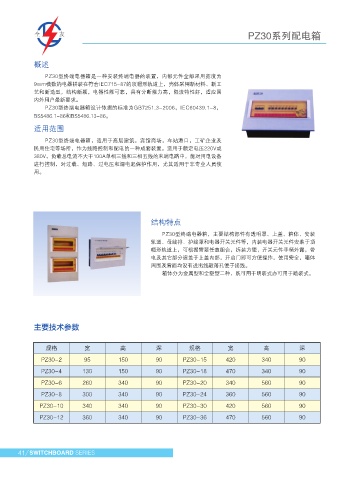

PZ30系列配电箱 PZ30系列配电箱

概述
适用范围
PZ30型终端电器箱是一种安装终端电器的装置，内部元件全部采用宽度为
9mm模数的电器拼装在符合IEC715-87的顶帽形轨道上，壳体采用新材料、新工
艺和新造型，结构新颖，电器性能可靠，具有分断能力高，限流特性好，适应国 PZ40系列电表箱可广泛应用于各类现代建筑、住宅等用户
内外用户最新要求。 用电计量。分暗装、明装、户外三种类型。面板为铁结构塑料芯
PZ30型终端电器箱设计依据的标准为GB7251.3-2006，IEC60439.1-8，
嵌装，开关手柄外露，方便操作。框边和箱体可分开安装，拆装
BS5486.1-86和BS5486.13-86。
方便。暗式铰链，箱体电镀处理。电表观察窗由高强度塑料压制
适用范围
而成，观察用电量更加直接很容易。
PZ30型终端电器箱，适用于高层建筑，宾馆商场，车站港口，工矿企业及
民用住宅等场所，作为线路控制和配电的一种成套装置。适用于额定电压220V或
380V，负载总电流不大于100A单相三线和三相五线的末端电路中，能对用电设备
进行控制，对过载、短路、过电压和漏电起保护作用，尤其适用于非专业人员使
用。

外壳尺寸（毫米）

结构特点

PZ30型终端电器箱，主要结构部件有透明罩、上盖、箱体、安装
轨道、母线排、护线罩和电器开关元件等，内装电器开关元件安装于顶
帽形轨道上，可根据需要任意组合，拆装方便，开关元件手柄外露，带
电及其它部分遮盖于上盖内部，开启门即可方便操作，使用安全，箱体
周围及背面均设有进出线敲落孔便于接线。
箱体分为金属型和全塑型二种，既可用于明装式亦可用于暗装式。

主要技术参数

单位/mm
规格 宽 高 深 规格 宽 高 深

PZ30-2 95 150 90 PZ30-15 420 340 90 面板尺寸 箱体尺寸（明） 箱体尺寸（暗） 安装尺寸
箱体型号及回路
PZ30-4 130 150 90 PZ30-18 470 340 90
L K W H E W H E W' H'
PZ30-6 260 340 90 PZ30-20 340 560 90
一户 275 425 240 390 160 270 430 160 220 380
PZ30-8 300 340 90 PZ30-24 360 560 90
二户 365 425 330 390 160 360 430 160 310 380
PZ30-10 340 340 90 PZ30-30 420 560 90
三户 445 425 410 390 160 440 430 160 390 380
PZ30-12 360 340 90 PZ30-36 470 560 90
