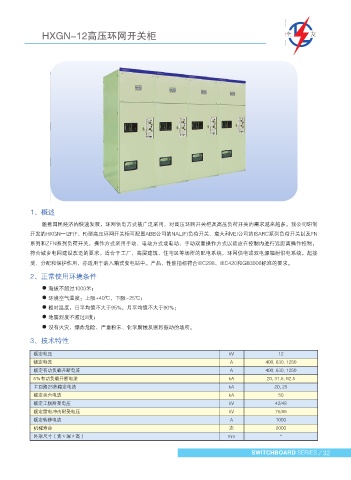

KYN28-24金属铠装移开式开关设备 HXGN-12高压环网开关柜
安装
开关柜外形尺寸示意图 开关柜单列布置示意图 开关柜对列布置及母线桥示意图
KYN28-24底板开孔及固定点
1、概述
随着国民经济的快速发展，环网供电方式被广泛采用，对高压环网开关柜及高压负荷开关的需求越来越多。我公司研制
开发的HXGN一l2F(F、R)型高压环网开关柜可配置ABB公司的NAL(F)负荷开关、意大利VEI公司的ISARC系列负荷开关以及FN
系列和ZFN系列负荷开关，操作方式采用手动、电动方式或电动、手动双重操作方式以适应在控制内进行远距离操作控制，
符合城乡电网建设改造的要求。适合于工厂、高层建筑、住宅区等场所的配电系统，环网供电或双电源辐射供电系统，起接
受、分配和保护作用，亦适用于装入箱式变电站中。产品，性能指标符合IEC298、IEC420和GB3906标准的要求。
2、正常使用环境条件
● 海拔不超过1000米；
● 环境空气温度：上限+40℃，下限-25℃；
KYN28-24安装基础示意图
● 相对温度：日平均值不大于95%，月平均值不大于90%；
● 地震烈度不超过8度；
● 没有火灾、爆炸危险、严重粉末、化学腐蚀及剧烈振动的场所。
3、技术特性
额定电压 kV 12
额定电流 A 400, 630, 1250
额定有功负载开断电流 A 400, 630, 1250
5％有功负载开断电流 kA 20, 31.5, 62.5
主回路2S热稳定电流 kA 20, 25
额定关合电流 kA 50
额定工频耐受电压 kV 42/48
额定雷电冲击耐受电压 kV 75/85
额定转移电流 A 1000
机械寿命 次 2000
外形尺寸（宽＊深＊高） mm *
