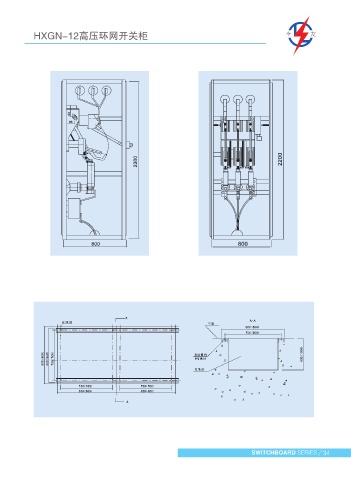

HXGN-12高压环网开关柜 HXGN-12高压环网开关柜

*配ABB公司NAL(F)负荷开关正面安装为：800*800*2200
*配ABB公司NAL(F)负荷开关侧面安装为：650*900*2200
*配VEI公司ISARC及FN11系列负荷开关为：650*900*2200
*配ZFN系列及FN16系列负荷开关为：850*850*2200

4、产品结构特点

● HXGN-l2(F、R)型环网开关柜骨架采用国内外先进技术的型材拉装
而成；
● 柜体整体结构牢固，柜体的顶部为母线室，母线室的前面为仪表
室，之间由金属板隔开，柜体的中上部为负荷开关安装位置，下部为电缆
进出线和其它元个(如电流、电压互感器)安装位置；
● 柜与柜之间有金属隔板，母线室之间有绝缘套管，确保每个供电单
元的安全运行；
● 门和终端封板采用静电粉末喷塑。采用上述处理方法和材料使开关
柜外壳具备很强的防腐能力；
● 柜体具有完善的防止电气误操作装置；
● 柜体体积小，占地面积少，结构紧凑、安全可靠；

● 外壳防扩等级达到IP4X。
5、机械联锁

开关柜内的负荷开关、接地开磁、绝缘隔板之间设有联锁装置，它们之间操作关系如下：
● 负荷开关合闸时、接地开关无法合闸，前下门板无法打开；
● 负荷开关分闸时，接地开关可以分合闸，当接地开关处于合闸时
(接地)、绝缘板插入，前门可以打开；
● 接地开关合闸时，负荷开关无法合闸，绝缘隔板插入后，前门可以
打开；
● 接地开关分闸时，侦荷开关可以分合闸，前门板无法打开；
● 在没有接地开关的方案中，前门只有在负荷开关分闸、绝缘隔板插

入时方能打开；
● 在双电源进线方案中二台开关设备之负荷开关上设置机械联锁，确
保单台供电。
6、订货须知

● 开关柜一次方案图
● 开关柜排列图或布置图；
● 二次原理图，如无则按本公司标准配置；
● 地区性特殊要求及特殊使用环境应在订货时提出。
