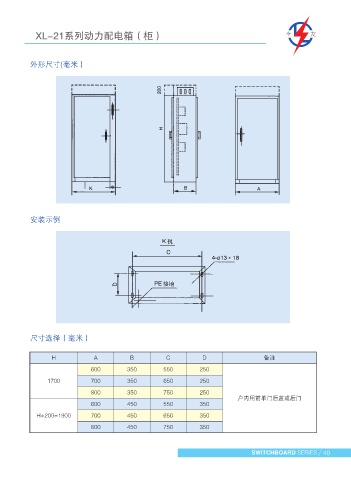

XL-21系列动力配电箱（柜） XL-21系列动力配电箱（柜）

概述 外形尺寸(毫米）

本产品采用了国际IEC标准和国家标准设计制造的新型动力配电箱，此产品选
用国外进口电器产品，或国内生产比较先进的电器元件。
配电箱适用于工矿企业、商业、服务业，以及民用建筑交流50Hz，电压600V
以下的三相三线，三线四线配电系列中作动力或照明配电之用。
适用条件

● 环境温度：周围空气温度不超过+40℃，最低不低于-10℃，并且在24小
时内平均温不高于+35℃。
● 大气条件：相对温度在最高温度+40℃时不超过50%，温度较低时允许有
较高的相对温度。
● 没有导电尘埃及可能腐蚀金属和破坏绝缘气体场所。
● 没有剧烈振动和颠簸及垂直安装，安装倾斜度不得超过5°。

● 海拔高度不超过2000米。

安装示例

XL 21 □ - □ / □ □

F防护型
1表示有电压表
2表示无电压表

1表示单极刀开关
2表示双极刀开关
3表示1只双极刀开关

B标准焊接型
T通用型材结构型
X新型C型材结构型
K控制 尺寸选择（毫米）

设计序号
H A B C D 备注
动力配电箱
600 350 550 250
1700 700 350 650 250
产品结构 800 350 750 250
户内用前单门后盖或后门
本动力配电箱（柜）系封闭式，外壳一般采用钢板焊接而成，也可用型材组装而成，箱内左右侧壁上焊有电器安装立
600 450 550 350
柱，刀开关操作手柄装在箱前右侧箱门上作为切换电源之用，箱门上可装电压表、电流表、指标灯和操作按钮，打开门可以
检修箱内的设备。 H+200=1900 700 450 650 350
箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。 800 450 750 350
