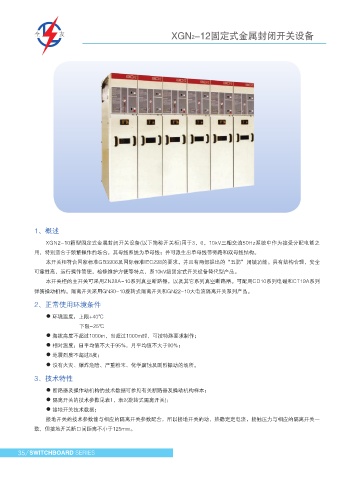

XGN2-12固定式金属封闭开关设备 XGN2-12固定式金属封闭开关设备

GN30-10/400-12.5 GN30-10/630-20 GN30-10/1000-31.5
名 称
GN30-10D/400-12.5 GN30-10D/630-20 GN30-10D/1000-31.5

额定电压 kV 10

最高工作电压 kV 12

额定电流 kV 400 630 1000

4S额定热稳定电流 kV 12.5 20 31.5
额定动稳定电流 kV 31.5 50 80

1.2/50µs雷电
额定 冲击耐压 kV 75
绝缘
水平
1min工频耐压 kV 42

4、产品外形与结构

1、概述 ● 产品外形见图l
● 开关柜的安装尺寸图2
XGN2-10箱型固定式金属封闭开关设备(以下简称开关柜)用于3，6，10kV三相交流50Hz系统中作为接受分配电能之
用，特别适合于频繁操作的场合，其母线系统为单母线；并可派生出单母线带旁路和双母线结构。 ● 结构特点
本开关柜符合国家标准GB3906及国际标准IEC298的要求，并且有两部提出的“五防”闭锁功能。具有结构合理，安全 本开柜为金属封闭箱式结构，柜体骨架由角钢、型钢焊接而成，柜内分为断路器、母线室、电缆室、继电器室，室与室
可靠性高，运行操作简便，检修维护方便等特点，系10kV级固定式开关设备替代型产品。 之间用钢板隔开。
本开关柜的主开关可采用ZN28A-10系列真空断路器，以及其它系列真空断路器。可配用CD10系列电磁和CT19A系列 断路器室有柜体下部，断路器的传动由拉杆与操动机构连接；断路器下接线端与电流互感器连接，电流互感器与下隔离
弹簧操动机构。隔离开关采用GN30-10旋转式隔离开关和GN22-10大电流隔离开关系列产品。 开关的接线端连接，断路器上接线端与上隔离开关的接线端相连接，断路器室还设有压力释放通道，若内部电弧发生时，气
体可通过排气通道将压力释放。
2、正常使用环境条件
母线室在柜体后上部。为了减少柜体高度，母线呈品形排列，以7350N抗弯强度的瓷质绝缘子支持，母线与隔离开关接
● 环境温度：上限+40℃ 线端子相连接。

下限-25℃ 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有监视装置，电缆固定在支架上。对于主结线为联络方案时，本室
● 海拔高度不超过1000m，当超过1000m时，可按特殊要求制作； 则为联络电缆室。

● 相对温度：日平均值不大于95%，月平均值不大于90%； 断路器操作机构装在正面左边位置，其上方为隔离开关的操作及联锁机构。
● 地震烈度不超过8度； 开关柜为双面维护，前面检修继电器室的二次元件、维护操动机构、机械联锁及传动部分、检修断路器，后面维修主母
● 没有火灾、爆炸危险、严重粉末、化学腐蚀及剧烈振动的场所。 线和电缆终端，在断路器和电缆室均装有照明灯。
3、技术特性 前门的下方设有与柜宽方向平行的接地铜母线，其截面为10×30。
机械联锁：为了防止带负荷分合隔离开关、防止误分误合断路器、防止误入带电间隔、防止带电合接地开关、防止带接
● 断路器及操作动机构的技术数据可参见有关断路器及操动机构样本；
地刀合闸，开关柜采用相应的机械联锁，机械联锁的动作原理如下：
● 隔离开关的技术参数见表1，表2(旋转式隔离开关)；
● 停电操作(运行-检修)
● 接地开关技术数据；
开关柜处于工作位置，即上下隔离开关，断路器处于合闸状态，前后门开闭已锁好，并处于带电运行之中，这时的小手
接地开关的技术参数能与相应的隔离开关参数配合，所以接地开关的动、热稳定定电流，接触压力与相应的隔离开关一
柄处于工作位置。
致，但接地开关断口间距离不小于125mm。
