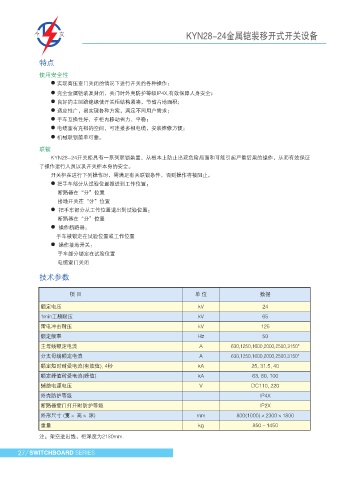

KYN28-24金属铠装移开式开关设备 KYN28-24金属铠装移开式开关设备

特点 结构介绍
使用安全性 基本结构(断路器柜)
● 实现高压室门关闭的情况下进行开关的各种操作；
● 完全金属铠装及封闭，关门时外壳防护等级IP4X,有效保障人身安全；
● 良好的主回路绝缘使开关柜结构紧凑，节省占地面积；
A. 母线室
● 适应性广，易实现各种方案，满足不同用户需求；
B. 断路器室
● 手车互换性好，在柜内移动省力、平稳；
C. 电缆终端室
● 电缆室有充裕的空间，可连接多根电缆，安装维修方便；
D. 低压室
● 机械联锁简单可靠。
1. 母线室
联锁 2. 静触头盒
KYN28-24开关柜具有一系列联锁装置，从根本上防止出现危险局面和可能引起严重后果的操作，从而有效保证 3. 断路器
了操作运行人员以及开关柜本身的安全。 4. 接地开关
开关柜在进行下列操作时，需满足有关联锁条件，否则操作将被阻止。 5. 电流互感器
● 把手车部分从试验位置推进到工作位置： 6. 电缆终端
断路器在“分”位置 7. 控制和保护单元
接地开关在“分”位置 8. 压力释放板
● 把手车部分从工作位置退出到试验位置：
9. 二次插头
断路器在“分”位置
● 操作断路器：
手车被锁定在试验位置或工作位置
手车室
● 操作接地开关：
● 手车室安装了导轨，确保手车在柜内平
手车部分锁定在试验位置
衡、可靠的移动。
电缆室门关闭
● 活门系统，随手车进出自动打开和关闭。
技术参数 且上下活门可分别打开，方便操作和维护
并确保人身安全。
项 目 单 位 数据 ● 手车室门关闭时可操作手车，通过视察
窗可观察到手车所处位置，断路器的合分
额定电压 kV 24
指示和储能状态指示。
1min工频耐压 kV 65

雷电冲击耐压 kV 125
额定频率 Hz 50
主母线额定电流 A 630,1250,1600,2000,2500,3150*
电缆室
分支母线额定电流 A 630,1250,1600,2000,2500,3150*
● 可连接
额定短时耐受电流(有效值), 4秒 kA 25, 31.5, 40
单芯电缆，每相最多可接六根电缆
额定峰值耐受电流(峰值) kA 63, 80, 100 三芯电缆，每相最多可接三根电缆
辅助电源电压 V DC110, 220 ● 电缆连接高度在650mm以上。
外壳防护等级 IP4X ● 可选择的元件:
断路器室门打开时防护等级 IP2X 电流互感器，电压互感器，快速接地开关，

外形尺寸 (宽× 高× 深) mm 800(1000)×2300×1800 避雷器，零序电流互感器，带电显示器
重量 kg 850～1450
注：架空进出线，柜深度为2180mm.

27 SWITCHBOARD SERIES SWITCHBOARD SERIES 28
