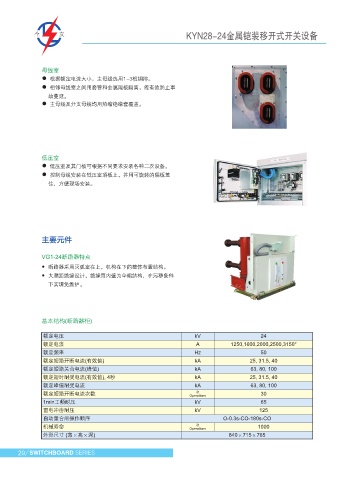

KYN28-24金属铠装移开式开关设备 KYN28-24金属铠装移开式开关设备

母线室 SIEMENS 3AE断路器特点
● 根据额定电流大小，主母线选用1-3根铜排。 ● 模块化设计，使安装简单，接线灵活化。
● 相邻母线室之间用套管和金属隔板隔离，能有效防止事 ● 操作机构结构紧凑、性能稳定。
故蔓延。 ● 可在工作电流范围内进行频繁的操作或多次开断短路电流。
● 主母线及分支母线均用热缩绝缘套覆盖。
● 革新的绝缘设计和新材料的利用，提高绝缘强度。

低压室 基本结构(断路器柜)
● 低压室及其门板可根据不同要求安装各种二次设备。
额定电压 kV 24
● 控制母线安装在低压室顶板上，并用可旋转的隔板盖
额定电流 A 1250, 1600, 2000, 2500
住，方便现场安装。
额定频率 Hz 50
额定短路开断电流(有效值) kA 20, 25
额定短路关合电流(峰值) kA 50, 63
额定短时耐受电流(有效值), 3秒 kA 20, 25
额定峰值耐受电流 kA 50, 63
1min工频耐压 kV 65
主要元件 雷电冲击耐压 kV 125
自动重合闸操作顺序 O-0.3s-CO-180s-CO
机械寿命 次 1000
VG1-24断路器特点 Operations
● 断路器采用灭弧室在上，机构在下的整体布置结构。
● 大爬距绝缘设计，绝缘筒内壁为伞裙结构，在污秽条件
下实现免维护。

基本结构(断路器柜)

额定电压 kV 24
额定电流 A 1250,1600,2000,2500,3150*
额定频率 Hz 50
额定短路开断电流(有效值) kA 25, 31.5, 40
额定短路关合电流(峰值) kA 63, 80, 100
额定短时耐受电流(有效值), 4秒 kA 25, 31.5, 40
额定峰值耐受电流 kA 63, 80, 100
次
额定短路开断电流次数 Operations 30
1min工频耐压 kV 65
雷电冲击耐压 kV 125
自动重合闸操作顺序 O-0.3s-CO-180s-CO
次
机械寿命 Operations 1000
外形尺寸 (宽×高×深) 840×715×765

29 SWITCHBOARD SERIES SWITCHBOARD SERIES 30
