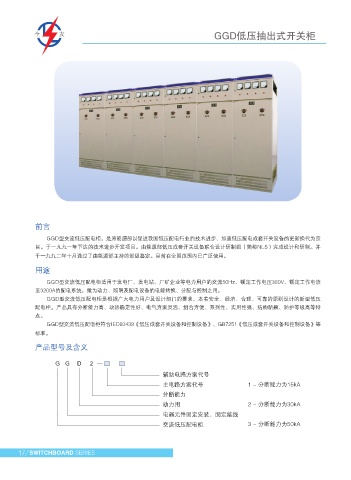

GGD低压抽出式开关柜 GGD低压抽出式开关柜

使用条件

● 周围空气温度不高于+40℃、不低于-5℃，24h内的平均温度不得高于+35℃。
● 户内安装使用，使用地点的海拔高度不得超过2000m。
● 周围空气相对湿度在最高为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。（例如+20℃时为
90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
● 设备安装时与垂直面的倾斜度不超过5%。
● 设备应安装在无剧烈震动和冲击的地方，以及不足以不足使用器元件受到腐蚀的场所。
● 用户有特殊要求时可与制造厂协商解决。

电气性能
● 基本电气参

额定电压 额定电流 额定短路 额定短时 额定峰值
型号 开断电流 耐受电流 耐受电流
(V) (A) (kA) (1s)(kA) (kA)
A 1000
GGD1 380 B 630 15 15 30
C 400
A 1600
GGD2 380 B 1000 30 30 63
前言 C

GGD型交流低压配电柜，是原能源部以促进我国低压配电行业的技术进步、加速低压配电成套开关设备的更新换代为宗 A 3200
旨。于一九九一年下达的技术进步开发项目。由能源部低压成套开关设备联合设计研制组（简称NLS）完成设计和研制。并 GGD3 380 B 2500 50 50 105
C 2000
于一九九二年十月通过了由能源部主持的部级鉴定。目前在全国范围内已广泛使用。
● 主电路方案
用途
GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规
GGD型交流低压配电柜适用于发电厂、发电站、厂矿企业等电力用户的交流50Hz、额定工作电压380V、额定工作电流 格）。
至3200A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。 其中 GGD1型 49个方案 123个规格
GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压
GGD2型 53个方案 107个规格
配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特
GGD3型 27个方案 68个规格
点。
主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至 3200A，适合
GGD型交流低压配电柜符合IEC60439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备和控制设备》等
2000KVA及以下的配电变压器选用。
标准。
此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。
产品型号及含义 ● 辅助电路方案
GGD柜内有足够的空间安装二次元件，同时还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电
G G D 2
保护时的需要。
辅助电路方案代号 ● 主母线
主电路方案代号 1 - 分断能力为15kA 考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母
分断能力 线。本公司按此规定制造样机并通过型式试验。当然，亦可根据用户的要求将铝母线换成同等载流量的铜母线。
动力用 2 - 分断能力为30kA 母线的搭接面均采用搪锡工艺处理。
电器元件固定安装、固定接线 ● 电器元件选择
交流低压配电柜 3 - 分断能力为50kA a. GGD柜主要采用国内已能批量生产的较先进的电器元件，如CW、RMW、HSW、E、MT、CM、RMM、HSM、T、
NSX等。
