GGD低压抽出式开关柜 GGD低压抽出式开关柜

b. HD13BX和HS13BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要设计的专用元件，它改变了机构原操作
方式，保留了老产品的优点，是一种实用新型的电器元件。
c. 如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般
不会因更新电器元件造成安装方面的困难。
d. 为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻
燃型PPO合成材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线
夹。绝缘支撑是套筒式的模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。

结构特点

● GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件专用配套零件由
型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。
可以使工厂实现预生产，从而不仅缩短了产品的生产制造周期，也提高了工作效率。
● GGD柜设计时充分考虑到运行中柜体的散热问题，在柜体上下两端均设有不同数量的散热槽孔，当柜内电器元件发热
后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到
散热的目的。
● GGD柜按现代工业产品造型设计要求，采用黄金分割比的方法设计柜体外型和各部分的分割尺寸，使整柜美观大
方、面目一新。
● 柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌
条有一定的压缩行程，能防止门与柜体直接碰撞，从而提高了柜体的防护等级。
● 装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护

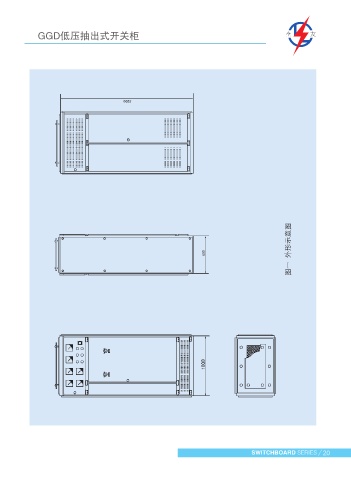

电路。 图一 外形示意图
● 柜体面漆选用聚脂桔型烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视
觉环境。
● 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
● 柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20~IP40之间选择。

订货须知
订货时用户应提供下列资料：
● 主电路方案及组合排列
● 辅助电路控制和接线原理
● 开关柜在配电室的平面布置
● 进线和出线方式及接口要求
● 柜内所装元件的详细型号和规格
● 开关柜表面处理方式和颜色
● 其它特殊要求（如有）
