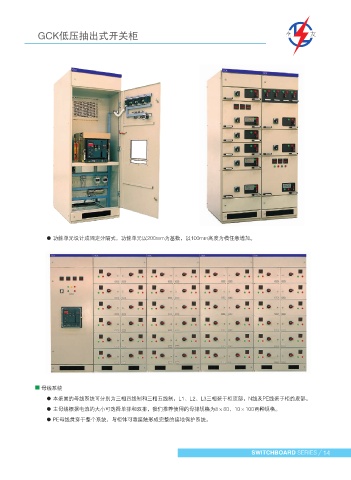

GCK低压抽出式开关柜 GCK低压抽出式开关柜

主要技术参数
表 1
额定工作频率(Hz) 50 60
额定工作电压(V) 400 690
额定绝缘电压(V) 690 1000
水平母线 4000
最大工作电流(A)
垂直母线 1000~1500
额定短时耐受电流 水平母线 80/176
有效值(IS)/峰值(KA) 垂直母线 60/130
外壳防护等级 IP30、IP40
外形尺寸 高×宽×深 2200×600 (800、1000)×800(1000)

使用条件

● 周围空气温度不高于+40℃，不低于-5℃，并且24h内平均温度不高于+35℃。
● 大气条件，空气清洁，相对温度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如
+20℃时为90%。但应考虑到由于温度变化，有可能会偶然产生湿度的凝露。
● 海拔高度不超过2000m。

● 本装置适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些
极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常的工作。 ● 功能单元设计成固定分隔式，功能单元以200mm为基数，以100mm高度为模任意增加。
● 应安装在无剧烈震动和冲击以及无腐蚀性物质的场所。

● 如果上述使用条件不能满足时，应由用户和制造厂协商解决。

结构特征

■ 柜体结构

● 开关柜的基本框架为我厂标准CF28形型材，通过8.8级高强度自攻螺钉组合装配式结构，力学性能好。C形型材是以
E=25mm为模数安装孔的钢板弯制而成，框架的结构件都经过镀锌或喷塑处理。按一次回路方案变化的需要，加上必要的
门，封板，隔板安装支架及母线，功能单元等零部件组合成一台完整的开关柜。
● 框架的外形尺寸和零部件外形尺寸是按模数变化的，因此，本装置的结构件通用性高，适用性强，仅有几种外形尺寸
和少量的长度变化，就能满足方案变化的需要。并可满足电缆上进上出、下进下出、上进下出、下进上出的要求。

● 本装置的前后均为开门形式，便于柜后维修，每一柜体分成三个室，即水平母线室（柜顶部）、功能单元室（柜前
部）和电缆室（柜后部），室与室之间用钢板相互隔开，上下小室之间都有带通风孔的金属板隔离, 有效防止了由于元件故障
引起的飞弧与母线或其它线路短路造成的事故。
■ 母线系统

■ 功能单元
● 本装置的母线系统可分别为三相四线制和三相五线制，L1、L2、L3三相装于柜顶部，N线及PE线装于柜的底部。
● 功能单元按用途分：有动力配电中心用功能单元（IP）和电动控制中心用功能单元（MCC）。
● 主母线根据电流的大小可选择单排和双排，我们推荐使用的母排规格为8×80、10×100两种规格。
● 功能单元按安装方式分：抽屉式配电柜和固定分隔式配电柜。
● PE母线贯穿于整个系统，与柜体可靠接触形成完整的接地保护系统。
