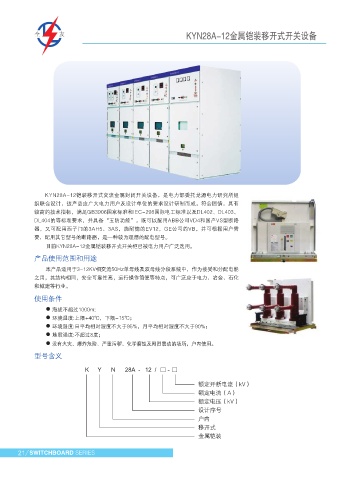

KYN28A-12金属铠装移开式开关设备 KYN28A-12金属铠装移开式开关设备

结构特点柜体

开关柜由固定的柜体和抽出部分(简称手车)两大部分组成(图1)。柜体的外壳和各功能单元的隔板是采用覆铝锌钢板经数
控机床加工成型后用螺栓组装而成。该柜尺寸精确，且不易变形。
开关柜外壳的防护等级为IP4X，断路器室门打开时的防护等级为IP2X，并可根据用户要求组装成单层或双层柜。

真空断路器为免维护型，手车互换性好，配置先进的微机综合保护装置，可实现电力系统综合自动化。
柜体
开关柜被隔成手车室、母线室、电缆室、继电器仪表室。每一单元完全封闭。

手车
单体安装于手车上的真空断路器，配有高可靠性的电动弹簧操动机构。根据用途，手车可分为断路器手车、电压互感器

手车计量手车、隔离手车等。手车尺寸(宽、深、高)统一，同规格互换性好，断路器在柜内移动采用的是丝杠推进机构，断
路器在进出时非常轻松可靠。手车在开关柜内的试验位置和工作位置。各位置均有定位装置，使手车在以特定位置时不能自
由移动。手车在移动时需解除联锁，移动之前断路器必须切断。
KYN28A-12铠装移开式交流金属封闭开关设备，是电力部委托龙源电力研究所组
开关柜内的隔室
织联合设计，该产品应广大电力用户及设计单位的要求设计研制而成，符合国情，具有
■ 断路器隔室
较高的技术指标，满足GB3906国家标准和IEC-298国际电工标准以及DL402、DL403、
DL404的等标准要求，并具备“五防功能”，既可以配用ABB公司VD4和国产VS型断路 断路器隔室内装有同定的L型框架，手车L形框架轨道内滑动和工作，互换性极好。手车在工作位置、试验位置之间移
器，又可配用西子门的3AH5、3AS，施耐德的EV12，GE公司的VB，并可根据用户需 动，当手车由试验位置移到工作位置上时(投入操作)，挡板自动打开，当从工作位置移到试验位置时(拉出操作)，挡板自动关
要，配用其它型号的断路器，是一种较为理想的配电型号。
闭。断路器完全拉出时，其带电部分被挡板遮盖，可完全防止操作人员与带电部件的接触。断路器在开关柜中的装卸是在门
目前KYN28A-12金属铠装移开式开关柜已被电力用户广泛选用。
打开的状态下用专用的升降车进行。在正面门上装有仪表、带电监察显示器及指示灯、断路器操作开关等。
产品使用范围和用途
■ 可抽式断路器手车
本产品适用于3-12KV相交流50Hz单母线及双母线分段系统中，作为接受和分配电能
手车上装有真空断路器和其它辅助设备，一次插头使用鸭嘴式(花瓣型)动触头，靠铜排装在断路器的电极柱上。断路器
之用，其结构相同，安全可靠性高，运行操作简便等特点，可广泛应于电力、冶金、石化
手车移到工作位置上时接通电源。断路器的弹簧操作机构的控制和其分合闸等指示器均设在手车在面板上，以方便操作。
和城建等行业。
■ 母线室
使用条件
主母线用支持绝缘子固定在开关柜体上，可以符合短路动稳定要求。当开关柜并柜连接时，相互之间采用穿墙套管，
● 海拔不超过1000m;
● 环境温度:上限+40℃，下限-15℃； 万一出现内部故障时，可防止相互贯穿。
● 环境湿度:日平均相对湿度不大于95%，月平均相对湿度不大于90%；
操作步骤及机械联锁
● 地震强度:不超过8度；
开关柜具有可靠的联锁装置和紧急分闸装置，为操作人员与设备提供可靠的安全性保护，其作用如下：
● 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，户内使用。
● 当接地开关在分闸位置时，手车才能从试验位置移至工作位置；
型号含义
● 在断路器手车在试验位置时，才能操作；
K Y N 28A - 12 / □ - □ ● 断路器手车在工作，二次插头不能拔出；

额定开断电流（kV） ● 接地开关关合时，手车不能从试验位置移至工作位置；
额定电流（A） ● 接地开关仅在手车处于试验位置时才能操作；
额定电压（kV） ● 防止误入带电间隔；
设计序号
● 本开关柜还可以在接地开关操作机构上加装电磁锁定装置，以提高可靠性。
户内
移开式
金属铠装
