GCK低压抽出式开关柜 GCK低压抽出式开关柜

柜外形尺寸及安装尺寸

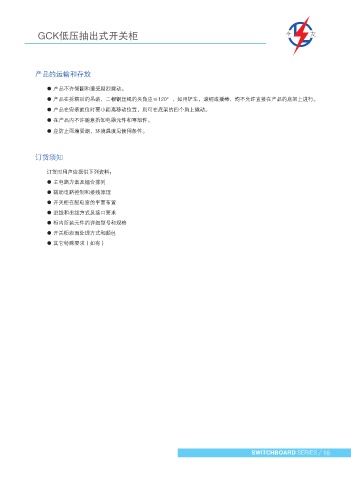

产品的运输和存放

● 产品不许倾翻和遭受剧烈震动。
GCK
● 产品在拆箱后的吊装，二根钢丝绳的夹角应≤120°，如用铲车，滚棍或撬棒，均不允许直接在产品的底架上进行。
● 产品在安装就位时要小距离移动位置，则可在底架的四个角上撬动。
● 在产品内不许随意拆卸电器元件和零部件。

● 应防止雨淋受潮，环境温度见使用条件。

订货须知

订货时用户应提供下列资料：
H
● 主电路方案及组合排列
● 辅助电路控制和接线原理
● 开关柜在配电室的平面布置
● 进线和出线方式及接口要求
● 柜内所装元件的详细型号和规格

● 开关柜表面处理方式和颜色
用电焊
● 其它特殊要求（如有）
W
电缆沟沟深由用户自定
650
D+20

D-100
D
用镙钉安装尺寸

4-D18
W-100

表 2
柜 用 途 H (mm) W (mm) D (mm)
进线及联络柜 600、800、1000 800、1000
MCC柜 600、800 800、1000
照 明 柜 2200 600、800 800、1000
电 容 柜 600、800、1000 800、1000
固定分隔式 600、800 800、1000

注：如选择电缆上出线，请采用柜深为1000mm的柜。
