GCS低压抽出式开关柜 GCK低压抽出式开关柜

单元抽屉与电缆室的转接，采用棒式结构的转接件。
g . 抽屉面板有合、断、试验、抽出等位置的明显标志，抽屉设有机械联锁装置。抽屉操作手柄与开关操作手柄合用一
套。
● 馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆隔室内电缆的连接通过转接件或转接铜排实现，既提
高了电缆的使用可靠性，又极大的方便了用户对电缆的安装与维修。
电缆隔室有二个宽度尺寸(240mm和440mm)可供选用，视电缆数量，截面和用户对安装维修方便的要求而定。

● 装置的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户和与计算机接口的需
要。

老用户需要，也可供应后出线柜，此柜深1000mm，水平母排置于柜顶部，设后开门，柜体的防护等级为IP30，IP40，可
以按用户需要选用。

7、订货需知

订货时用户应提供下列资料：
● 主电路方案及组合排列
● 辅助电路控制和接线原理
● 开关柜在配电室的平面布置

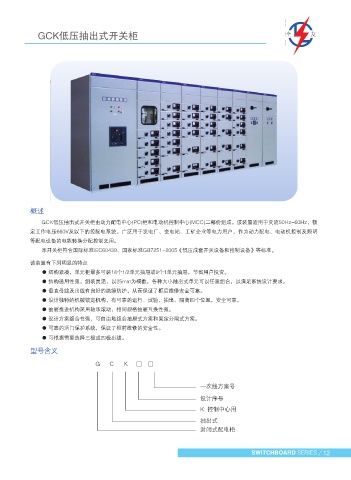

概述
● 进线和出线方式及接口要求
● 柜内所装元件的详细型号和规格 GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部份组成。该装置适用于交流50Hz-60Hz，额
● 开关柜表面处理方式和颜色 定工作电压660V及以下的控配电系统。广泛用于发电厂、变电站、工矿企业等电力用户，作为动力配电、电动机控制及照明
● 其它特殊要求（如有） 等配电设备的电能转换分配控制之用。
本开关柜符合国际标准IEC60439、国家标准GB7251-2005《低压成套开关设备和控制设备》等标准。

该装置有下列明显的特点
● 结构紧凑，单元柜最多可装18个1/2单元抽屉或9个1单元抽屉，节省用户投资。
4 - 14×30 ● 结构通用性强，组装灵活，以25mm为模数，各种大小抽出式单元可以任意组合，以满足系统设计要求。
● 垂直母线及出线有良好的绝缘防护，从而保证了柜后维修安全可靠。
● 设计独特的机械锁定机构，有可靠的运行、试验、抽出、隔离四个位置，安全可靠。
● 抽屉推进机构采用轴承滚动，相同规格抽屉互换性强。
● 设计方案组合性强，可自由地组合抽屉式方案和固定分隔式方案。
D B ● 可靠的活门保护 系统，保证了柜前维修的安全性。
2200 ● 可根据需要选择三极或四极出线。
型号含义

G C K □ □
C

A 一次线方案号

设计序号
K: 控制中心用

抽出式
封闭式配电柜
